Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
cUL, TUV, CQC, CE, ROHS
Номер модели:
YB11C4-10A-Q
Свяжитесь мы
видео
видео
видео
видео

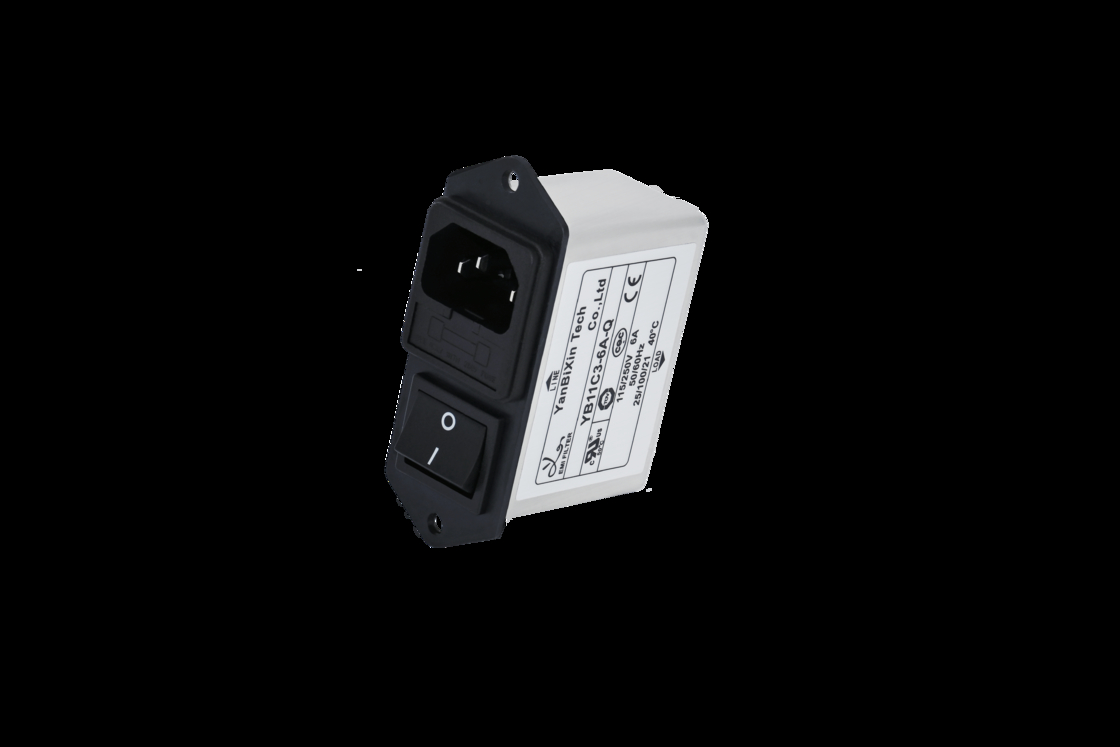

110V/250V фильтры EMI переменного тока 10A фильтры модулей питания с зелеными переключателями
Техническая спецификация:
| Положение | Силовой фильтр Эми |
| Модель | Силовой фильтр Emi YB-C3 |
| Функция передачи | Низкий проход |
| Тип упаковки | Поверхностный монтаж |
| Номинальная частота центра | 10K-30MHZ |
| Потеря вставки | 60 ~ 90 дБ |
| Импеданс ввода | 50Ω |
| Номинальное напряжение | 125VAC 250VAC |
| Номинальный ток | 1А 3А 6А 8А 10А |
| Температура окружающей среды | 40°C |
| Температурный диапазон | 25 / 085 / 21 |
| Частота работы | 50/60 Гц |
| От линии к линии | 1450VDC |
| Линия к земле | 2250VDC |
| Максимальный ток утечки | 115VAC/50HZ Максимальная мощность 0,3uA |
| МОК | 100 шт. |
| Цена | USD2~7/м |
| Продолжительность | 5 ~ 15 рабочих дней |
Особенности:
-- Продукты имеют высокое ослабление, основанное на удушениях с высокой устойчивостью к насыщению и отличным тепловым поведением
-- (R5) типы соответствуют требованиям IEC/EN60601-1 для испытаний безопасности, течения утечки и гипотока
-- Существует множество частей и комбинаций для удовлетворения EMC испытаний различных клиентов
-- Продукты, выполненные по индивидуальным требованиям заказчика
Типичные применения:
1.Портативное электрическое и электронное оборудование;
2Медицинское оборудование;
3.оборудование для испытаний и измерений;
4Малые и средние машины и бытовое оборудование
5. однофазное питание, питание в режиме переключения
Правило назначенияВводные устройства IEC
| YB | 11 | C4 | - | 10А | - | Q. |
| | | | | | | | | | | ||
| Однофазная | Круговая | Размер | Текущий | Выходное соединение | ||
| 1111 циклов | C4 | 6А: 6 ампер | Q: Fast-on tab 250 | |||
| 8А: 8 ампер | W: проволока | |||||
| 10А :10 ампер | S:Солдатные терминалы |
* Q: быстро на 6,35x0,8 ммS: сварка 4,0x0,8 ммW: UL1015 18awg
Таблица выбора фильтра:
| Часть No. | Дело | Номинальные токи (A) | Выходные соединения |
| YB11C4 | C4 | 1 | Терминал быстрого включения |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Провод |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Терминалы сварщиков |
Электрическая схема:
Механические размеры (Единица: мм)
| Дело | А. | В. | В | D | Е | F | G | H | Я... | J | К | Л | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Толерантность | ± 1 | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.5 | ± 1 | ±0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q EMI фильтр:
Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)
