Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
UL, TUV, CE, CQC, ROHS
Номер модели:
YB11C7-3A-Q
Свяжитесь мы
видео
видео
видео
видео

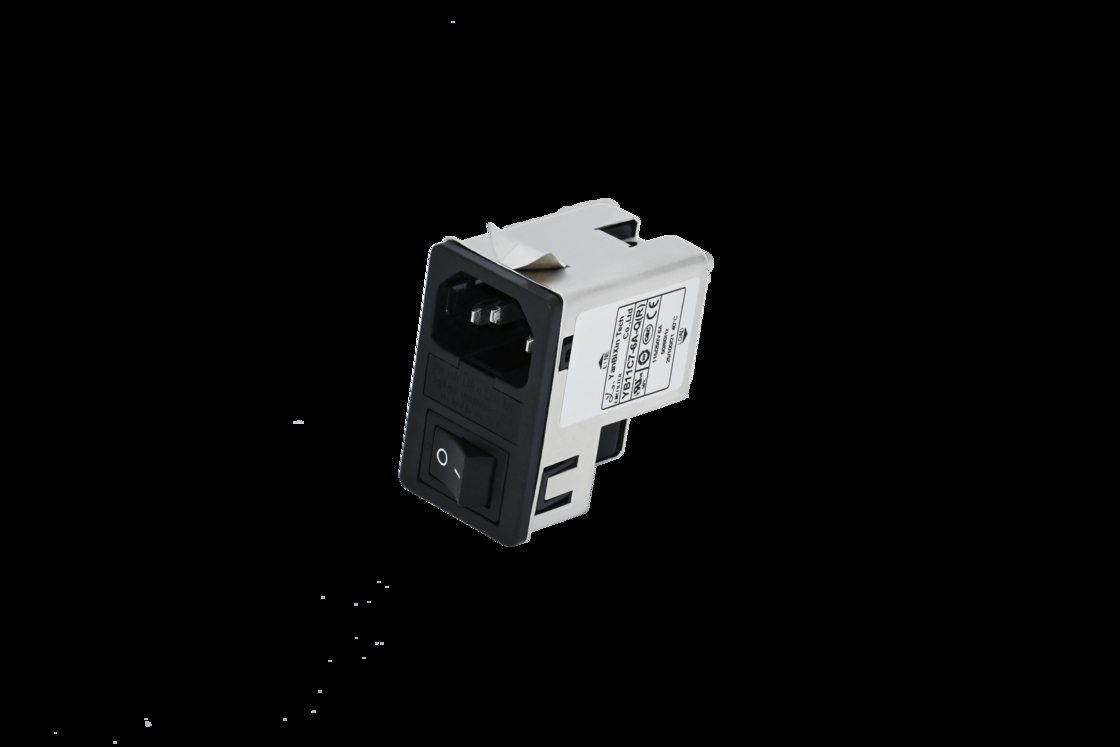

Специальный тип фильтра EMI с предохранителем и переключателем 1A ~ 10A
Впускные фильтры IEC серии YB-C
Особенности:
- Я...Номинальные токи до 10 А
- Я...Однозащитный предохранитель
- Я...2-полюсный переключатель
- Я...Применение общего назначения
-- Одобрения:
Правила выдвижения кандидатов:
YB 11 C7 - 3A - Q (R5)
¦ ¦ ¦ ¦
Круговое соединение корпуса не обязательно
Электрическая схема:
Стандартный тип
Тип R5
Таблетки:
| Номинальный ток @40°C |
Варианты терминала* |
Резистор кровотечения (необязательно) |
Земля (необязательно) |
Ток утечки 250V/50Hz |
Электрическая схема |
Номинальное напряжение ((V) | Рабочая частота ((Hz) | ||||||||||||||||||||||||||||||||||||||
| Модель No. | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1А | Q. | S | - | - | - | < 0,8 мА | Фиг.1 | 115/250В | 50/60 Гц | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10А | Q. | S | - | - | - | Фиг.1 | ||||||||||||||||||||||||||||||||||||||
Медицинский тип таблетки:
| Номинальный ток @40°C |
Варианты терминала |
Резистор кровотечения (необязательно) R ((MΩ) |
Медицинское оборудование (необязательно) 5 |
Земля (необязательно) |
Ток утечки 250V/50Hz | Электрическая схема |
Номинальное напряжение ((V) | Рабочая частота ((Hz) |
||||||||||||||||||||||||||||||||||||||||
| Модель No. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x ((R5) | 1А | Q. | S | - | 1 | 5 | - | < 5μA | Фиг.2 | 115/250В | 50/60 Гц | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x ((R5) | 2А | Q. | S | - | 1 | 5 | - | Фиг.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x ((R5) | 3А | Q. | S | - | 1 | 5 | - | Фиг.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x ((R5) | 4А | Q. | S | - | 1 | 5 | - | Фиг.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x(R5) | 6А | Q. | S | - | 1 | 5 | - | Фиг.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x ((R5) | 8А | Q. | S | - | 1 | 5 | - | Фиг.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x ((R5) | 10А | Q. | S | - | 1 | 5 | - | Фиг.2 | ||||||||||||||||||||||||||||||||||||||||
* Q: быстро на 6,35x0,8 ммS: сварка 4,0x0,8 ммW: UL1015 18awg
Механические размеры (Единица: мм)
Дело C
YB11C7-10A-Q Изображения продукции:
Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17):
дифференциальный режим
1А 3А 6А
8А 10А
Перевозка:
--- Условия доставки: DHL, UPS, FedEx, TNT, EMS
---ПортШэньчжэньили по запросам.
