Yanbixin Высококачественный входной фильтр A13 IEC 1A~20A Разъем EMI фильтр для оборудования передачи данных
Технические характеристики:
| Элемент | Разъем EMI фильтра питания |
| Модель | Разъем EMI фильтра питания YB-A |
| Функция передачи | Фильтр нижних частот |
| Тип корпуса | Поверхностный монтаж |
| Номинальная центральная частота | 10K-30MHZ |
| Вносимые потери | 60~90dB |
| Входное сопротивление | 50Ω |
| Номинальное напряжение | 125VAC 250VAC |
| Номинальный ток | 1A 3A 6A 10A |
| Температура окружающей среды | 40°C |
| Диапазон температур | 25 / 085 / 21 |
| Рабочая частота | 50/60HZ |
| Линия к линии | 1450VDC |
| Линия к земле | 2250VDC |
| Максимальный ток утечки | 115VAC/50HZ 0.3uA Макс |
| Минимальный объем заказа | 500 шт. |
| Цена | 1~2 доллара США/метр |
| Время выполнения заказа | 5~15 рабочих дней |
Особенности:
-- Отличная производительность/компактная структура
-- Винтовое исполнение с передней и задней стороны
-- Дополнительные медицинские версии (тип (R5))
-- Быстрое подключение (6,35*0,8 мм), пайка или провод
-- Высокопроизводительные и высокоаттенуационные фильтры питания с разъемом IEC 320
-- Типы (R5) соответствуют требованиям IEC/EN60601-1 по безопасности, току утечки и испытаниям высоким напряжением.
-- Существует множество деталей и комбинаций для соответствия различным EMC-испытаниям клиентов.
-- Индивидуальные продукты в соответствии с требованиями заказчика
Типичные области применения:
-- Специально разработаны для ЖК- и плазменных телевизоров, медицинского применения, общих электроприборов.
-- Медицинское оборудование
-- Испытательное и измерительное оборудование
-- Машины малого и среднего размера и бытовое оборудование
-- Однофазные источники питания, импульсные источники питания
Правило обозначения:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Однофазный | Схема | Размер | Ток | Выходное соединение | ||
| 11:11 схема | A10 | 10A : 10 ампер | Q:fast-on tab 250 | |||
| 15A : 15 ампер | W:провод | |||||
| 20A : 20 ампер | S:Клеммы для пайки |
*Q: Fast-on 6.35x0.8mm S: пайка 4.0x0.8mm W: UL1015 18awg
Таблица:
| Номер модели | Номинальный ток @40°C |
Варианты клемм* | Резистор утечки (опционально) | G (опционально) | Ток утечки 250В/50Гц | Электрическая схема | Номинальное напряжение | Рабочая частота (Гц) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
Рис.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Рис.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Рис.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Рис.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Рис.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Рис.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Рис.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Рис.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Рис.1 | |||

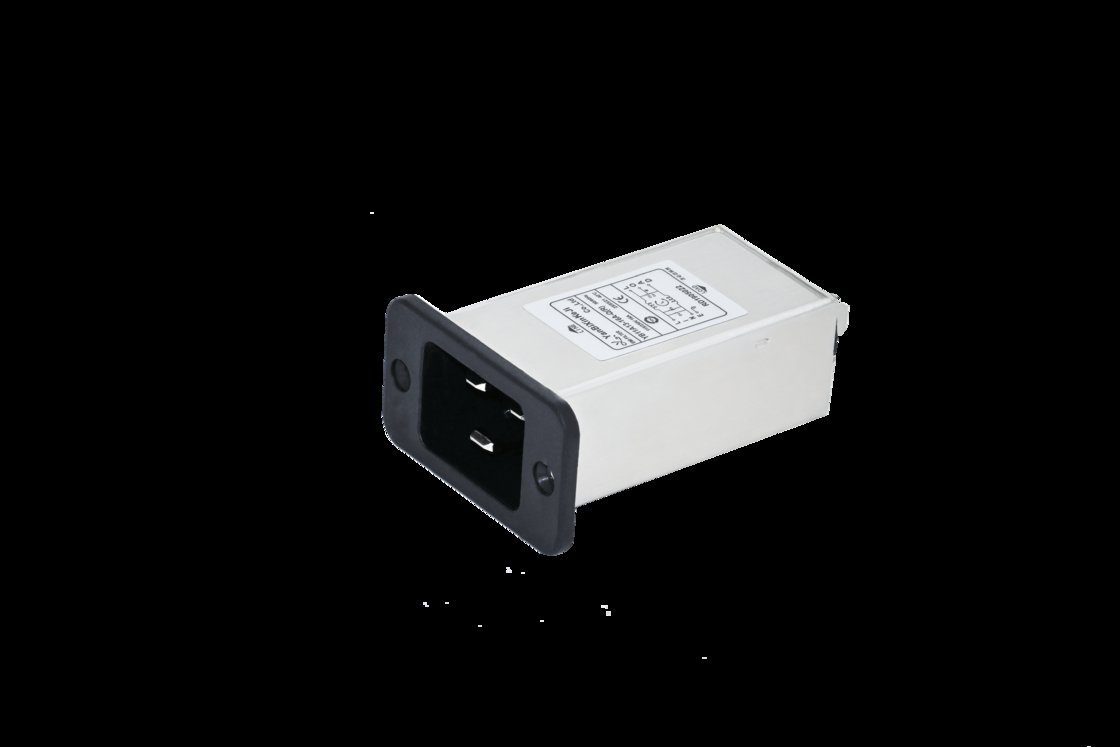

YB11A13-20A-Q Изображение входного фильтра IEC:
Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR №.17)
