фильтр входа IEC фильтра EMI силы 1~10A YB11C4 с гнездом, переключателем и взрывателем
IEC затыкает внутри фильтр EMI:
YB11C4-10A-Q фильтр модуля входа силы. Компактное и легкое установить фильтр который затыкает сразу в выход мощьности импульса. Наши проектно-конструкторские стандарты в соответствии с IEC60939, и фильтры проходили UL, CQC, аттестацию TUV.
Особенность фильтра модуля входа силы:
1. Продукты имеют высокую амортизацию, основанную на дросселях с высоким сопротивлением сатурации и превосходным термальным поведением
2. типы (R5) исполняют с требованиями IEC/EN60601-1 для зазора безопасности, течения утечки и испытывать hipot.
3. компактный размер: Фильтры EMI IEC вставляемые небольшие и компактны, который делает их легким установить и использовать в разнообразие применениях.
4. легкая установка: Фильтры EMI IEC вставляемые легки для установки и для требования никаких дополнительных проводки или изменений к системе. Они просто затыкают в электророзетку AC и предусматривают немедленный фильтровать EMI.
Типичные применения:
1. Портативное электрическое и радиотехническая аппаратура;
2. Медицинское оборудование;
3. Оборудование теста и измерения;
4. Небольшие и среднего размера машины и бытовая техника
5. Однофазное электропитание, электропитание переключател-режима
Спецификация YB11C4-10A-Q:
| Продукт | Фильтр гнезда IEC YB-C | Расклассифицированное течение | 1~10A |
| Модель | YB11C4-10A-Q | Экологическая температура | 40°C |
| Передающая функция | Низкопроходный | Диапазон температур | 25 / 085/21 |
| Тип пакета | Поверхностный держатель | Равочая частота | 50/60HZ |
| Номинальная разбивочная частота | 50K-30MHZ | Линия - - линия | 1450VDC |
| Вносимая потеря | 30~90dB | Линия, который нужно смолоть | 2250VDC |
| Входное комплексное сопротивление | 50Ω | Максимальное течение утечки | 115VAC/50HZ 0.4mA Макс 250VAC/60HZ 0.8mA Макс |
| Расклассифицированное напряжение тока | 115V/250V | MOQ | 100pcs |
Называя правило:
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Одиночная фаза | Цепь | Размер | Настоящий | Соединение выхода | ||
| цепь 11:11 | C4 | 6A: 6 amp | Q: быстро-на плате 250 | |||
| C3: один взрыватель | 8A: 8 amp | W: провод | ||||
| C4: двойной взрыватель | 10A: 10 amp | S: Терминалы волочения припоя |
*Q: Быстро-на 6.35x0.8mm s: припой 4.0x0.8mm w: UL1015 18awg
Таблица выбора фильтра:
| Номер детали. | Случай | Расклассифицированные течения (a) | Соединения выхода |
| YB11C4 | C4 | 1 | Быстро-на терминале |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Провод |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Терминалы волочения припоя |

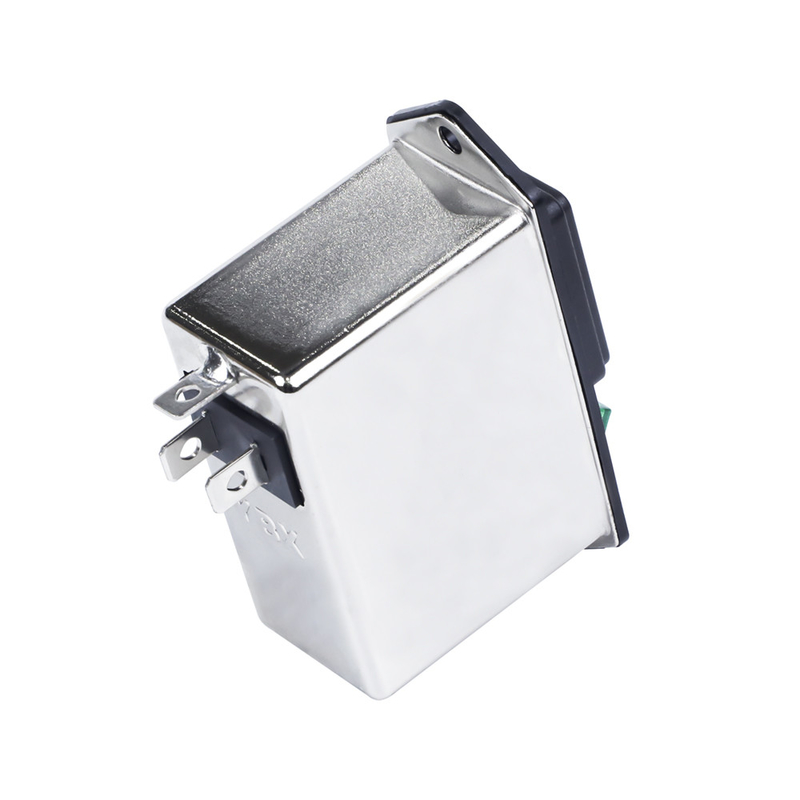

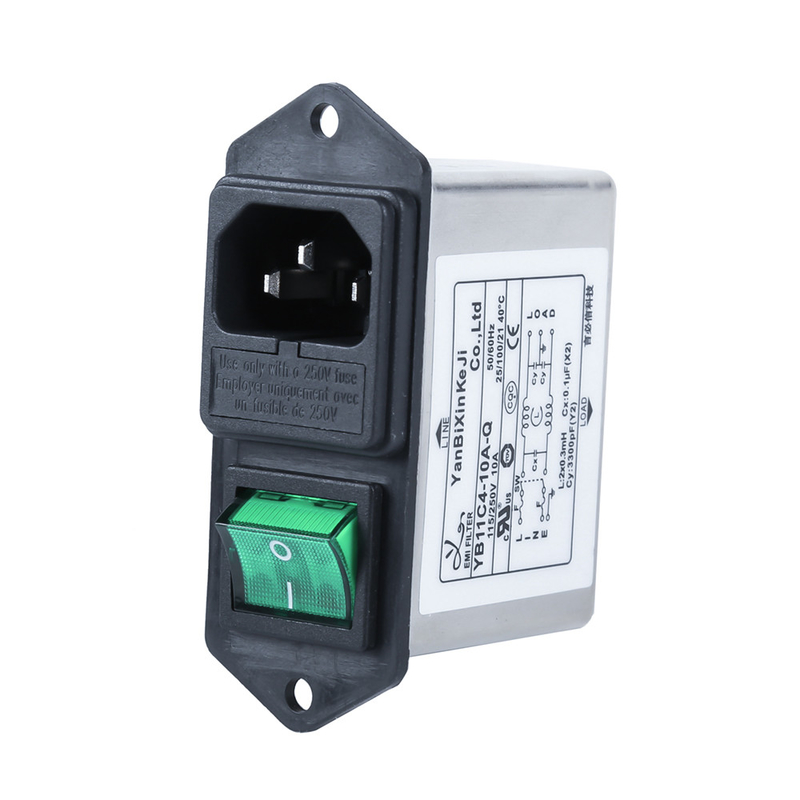

Изображение продукта YB11C4-10A-Q:
| Случай | B | C | D | E | F | G | H | Я | J | K | L | ||||||||||||||||||
| C3/C4 | 62 | 61 | 29,5 | 80 | 72 | 35 | 11 | 11 | 17 | 3,5 | 6.35*0.8 | 46 | |||||||||||||||||
| Допуски | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
Электрическая схема:
