Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
CQC CE CB TUV ROHSE
Номер модели:
YB16T5-16A-Q(R)
Свяжитесь мы
видео
видео
видео
видео

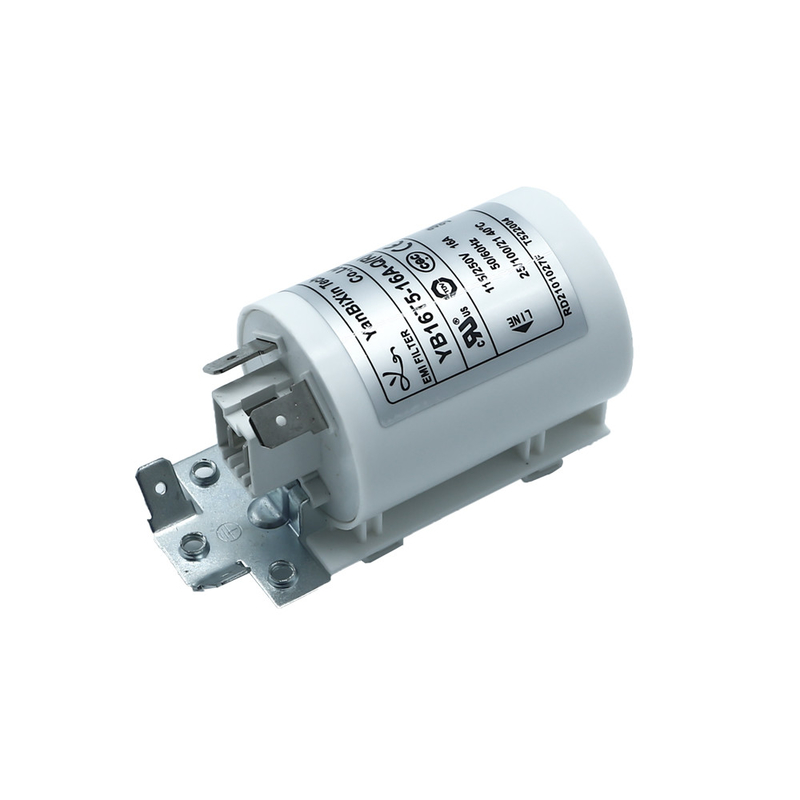

YB16T5-16A-Q Белый пластиковый корпус Главные фильтры для дома 115V/250V 16A EMI фильтр для бытовой техники
У нас есть соответствующие сертификаты продукта, множество вариантов установки доступны, продукт может быть настроен работать с лучшими исследовательскими лабораториями, чтобы обеспечить бесплатный диагностический тест EMC
1Низкая утечка, высокая безопасность и надежность.
Техническая спецификация:
| Положение | Главный фильтр для бытовой техники |
| Модель | YB16T5-16A-Q(R) |
| Функция передачи | Низкий проход |
| Тип упаковки | Поверхностный монтаж |
| Номинальная частота центра | 10K-30MHZ |
| Потеря вставки | 60 ~ 90 дБ |
| Импеданс ввода | 50Ω |
| Номинальное напряжение | 115В/250В |
| Номинальный ток | 1 ~ 16A |
| Температура окружающей среды | 40°C |
| Температурный диапазон | 25 / 085 / 21 |
| Частота работы | 50/60 Гц |
| От линии к линии | 1450VDC |
| Линия к земле | 2250VDC |
| Максимальный ток утечки | 250VAC/60HZ Максимальная мощность 0,8mA |
Особенности:
-- Номинальные токи от 1 до 16 А
-- Продуктивность фильтрации общего назначения
-- Факультативные медицинские версии (((R5) тип)
- Продукты на заказ, в соответствии с требованиями заказчика.
Типичные применения:
-- Электрическое и электронное оборудование
-- Медицинское оборудование
-- Компьютерное оборудование
-- Офисное автоматическое оборудование
Таблица выбора фильтра:
| Часть No. | Дело | Номинальные токи (A) | Выходные соединения |
| YB16T5-1A | Т5 | 1 | Терминал быстрого включения |
| YB16T5-4A | Т5 | 4 | |
| YB16T5-8A | Т5 | 8 | Свинка M4/M6/M8 |
| YB16T5-10A | Т5 | 10 | |
| YB16T5-16A | Т5 | 16 | Провод |
* Q: быстро на 6,35x0,8 ммS: Шрубная лопаткаW: UL1015 18awg
Таблетки:
| Модель No. | Номинальный ток @40°C |
Варианты терминала | Ток утечки 250V/50Hz | Электрическая схема | Номинальное напряжение ((V) | Рабочая частота ((Hz) | ||
| YB16T1-1A | 1А | Q. | - | W | < 0,8 мА | Фиг.1 | 115/250В | 50/60 Гц |
| YB16T1-4A | 4А | Q. | - | W | Фиг.1 | |||
| YB16T1-10A | 10А | Q. | - | W | Фиг.1 | |||
| YB16T2-6A | 6А | Q. | - | W | Фиг.1 | |||
| YB16T2-10A | 10А | Q. | - | W | Фиг.1 | |||
| YB16T2-16A | 16А | Q. | - | W | Фиг.1 | |||
| YB16T3-6A | 6А | Q. | - | W | Фиг.1 | |||
| YB16T3-10A | 10А | Q. | - | W | Фиг.1 | |||
| YB16T3-16A | 6А | Q. | - | W | Фиг.1 | |||
| YB16T4-6A | 1А | Q. | - | W | Фиг.1 | |||
| YB16T4-10A | 3А | Q. | - | W | Фиг.1 | |||
| YB16T4-16A | 6А | Q. | - | W | Фиг.1 | |||
| YB12T5-4A | 4А | Q. | - | W | Фиг.2 | |||
| YB12T5-6A | 6А | Q. | - | W | Фиг.2 | |||
Электрическая схемаМеханические размеры (Единица: мм)
YB16T5-16A-Q(R) Картина фильтра EMI:
Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)
