YB11E2 Фильтр электропередачи 3A Фильтр однофазного соединения провода для испытания на электромагнитную корректировку
YBX предлагает самый широкий выбор фильтров EMC/EMI в мире. Standardized and customer-specific solutions - with full engineering support - help to meet international compliance standards and improve the immunity and safety of electrical and electronic equipment.
Техническая спецификация:
| Положение | Фильтр линии электропередачи YB11E2 |
| Модель | YB11E2-3A-W |
| Функция передачи | Низкий проход |
| Тип упаковки | Поверхностный монтаж |
| Номинальная частота центра | 10K-30MHZ |
| Потеря вставки | 60 ~ 90 дБ |
| Импеданс ввода | 50Ω |
| Номинальное напряжение | 115В/250В |
| Номинальный ток | 3 ~ 15А |
| Температура окружающей среды | 40°C |
| Температурный диапазон | 25 / 085 / 21 |
| Частота работы | 50/60 Гц |
| От линии к линии | 1450VDC |
| Линия к земле | 2250VDC |
| Максимальный ток утечки | 250VAC/60HZ Максимальная мощность 0,8mA |
Особенности:
-- Номинальные токи от 1 до 10 А
-- Продуктивность фильтрации общего назначения
-- Факультативные медицинские версии (((R5) тип)
- Продукты на заказ, в соответствии с требованиями заказчика.
Типичные применения:
-- Электрическое и электронное оборудование
-- Медицинское оборудование
-- Компьютерное оборудование
-- Офисное автоматическое оборудование
Таблица выбора фильтра:
| Часть No. | Дело | Номинальные токи (A) | Выходные соединения |
| YB11E2-3A | Е2 | 3 | Терминал быстрого включения |
| YB11E2-6A | Е2 | 6 | |
| YB11E2-10A | Е2 | 10 | Свинка M4/M6/M8 |
| YB11E2-15A | Е2 | 15 | |
| YB11E2-20A | Е2 | 20 | Провод |
* Q: быстро на 6,35x0,8 ммS: Шрубная лопаткаW: UL1015 18awg
Таблетки:
| Модель No. | Номинальный ток @40°C |
Варианты терминала* | Резистор кровотечения (необязательно) | Ток утечки 250V/50Hz | Электрическая схема | Номинальное напряжение ((V) | Рабочая частота ((Hz) | ||
| YB12D1-3A | 3А | Q. | - | W | - | < 0,8 мА | Фиг.1 | 115/250В | 50/60 Гц |
| YB12D1-6A | 6А | Q. | - | W | - | Фиг.1 | |||
| YB12D2-6A | 6А | Q. | S | W | - | Фиг.1 | |||
| YB12D2-8A | 8А | Q. | S | W | - | Фиг.1 | |||
| YB12D2-10A | 10А | Q. | S | W | - | Фиг.1 | |||
| YB12D2-15A | 15А | Q. | S | - | - | Фиг.1 | |||
| YB12D2-20A | 20А | Q. | S | - | - | Фиг.1 | |||
| YB12D3-10A | 10А | Q. | S | W | - | Фиг.1 | |||
| YB12D3-15A | 15А | Q. | S | - | - | Фиг.1 | |||
| YB12D3-20A | 20А | Q. | S | - | - | Фиг.1 | |||
| YB12D4-30A | 30А | - | S | - | - | Фиг.1 | |||
| YB12D5-30A | 30А | - | S | - | - | Фиг.1 | |||
Электрическая схемаМеханические размеры (Единица: мм)

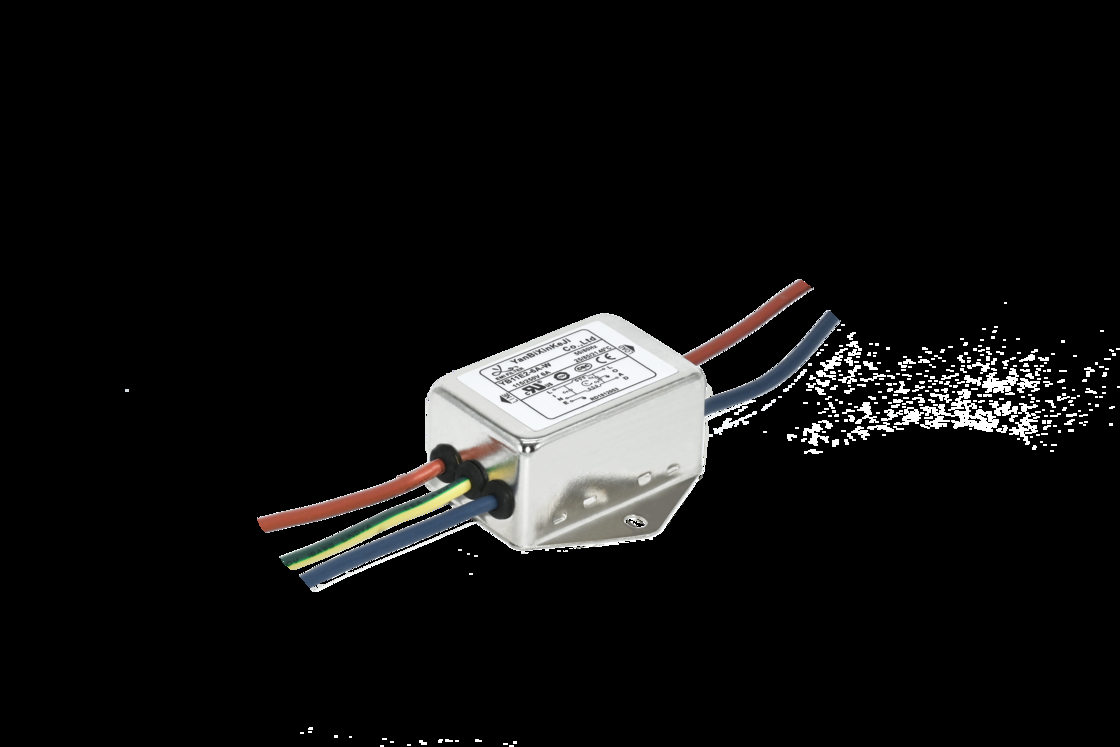

Изображение фильтра EMI YB11E2-3A-W:
Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)
