Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
cUL, TUV, CQC, CE, ROHS
Номер модели:
ИБ22Д2-6А-С
Свяжитесь мы
видео
видео
видео
видео

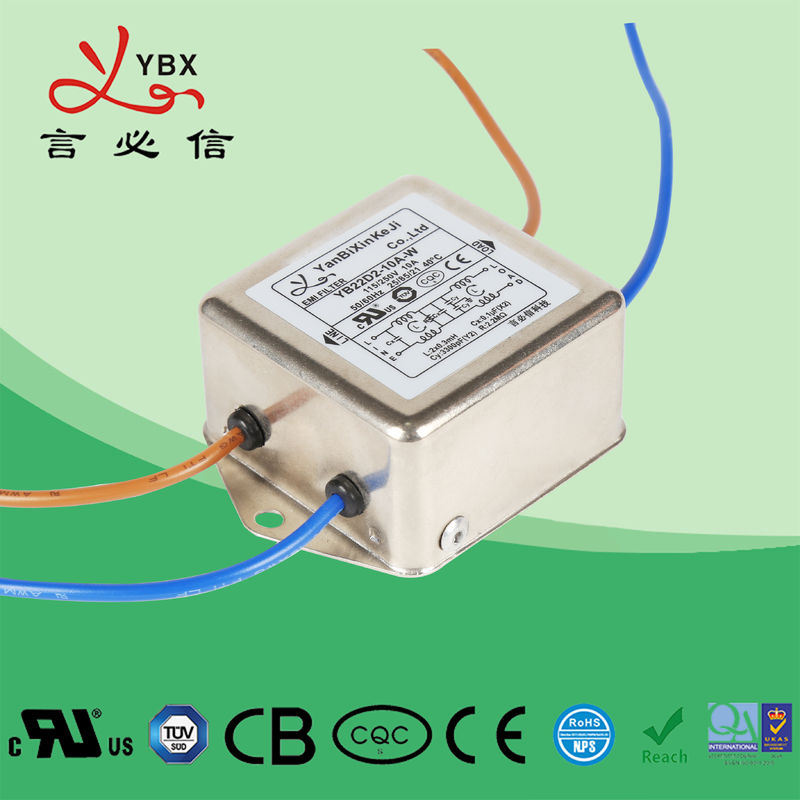

6А линия фильтр шума фильтра ЭМИ ЭМК пассивная для оборудования 120В/250ВАК Датаком
Технические данные:
| Деталь | Фильтр линии электропередач |
| Модель | Фильтр линии электропередач ИБ-Д |
| Передающая функция | Низкопроходный |
| Тип пакета | Поверхностный держатель |
| Номинальная разбивочная частота | 10К-30МХЗ |
| Вносимая потеря | 60~90дБ |
| Входное комплексное сопротивление | 50Ω |
| Расклассифицированное напряжение тока | 115В/250В |
| Расклассифицированное течение | 1~10А |
| Экологическая температура | 40°К |
| Диапазон температур | 25 / 085/21 |
| Равочая частота | 50/60ХЗ |
| Линия - - линия | 1450ВДК |
| Линия к земле | 2250ВДК |
| Максимальное течение утечки | 250ВАК/60ХЗ 0.8мА Макс |
| МОК | 50пкс |
| Цена | УСД2~9.8/Метер |
| Время выполнения | будний день 5~20 |
Особенности:
-- ИБ22 конструировали двухступенный фильтровать, с хорошей амортизацией дифференциала и единого режима
-- Различные терминальные варианты позволяют вам выбрать
-- Разнообразие части и комбинации для встречи тестов ЭМК различного клиента
-- Превосходная амортизация дифференциала и единого режима
Типичные применения:
1. Электрический и радиотехническая аппаратура
2. Медицинское оборудование
3. Оборудование Датаком
4. Оборудование автоматизации работы офиса
Правило выставления:
ИБ 22 Э4 - 10А - к (р 5)
| | | | | |
соединение случая цепи настоящее опционное
Приводит:
| Модель нет. | Расклассифицированное течение @40°К |
Терминальное Оптионс* |
Утечка настоящее 250В/50Хз | Электрическая схема |
Расклассифицированное напряжение тока (в) | Равочая частота (Хз) | ||||||||||||||||||||||||||||||
| ИБ22Э4-1А | 1А~4А | К | С | В |
<0> |
Фиг.1 |
115/250В |
50/60Хз |
||||||||||||||||||||||||||||
| ИБ22Э4-6А | 6А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Э4-8А | 8А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Э4-10А | 10А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Э4-15А | 15А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д1-1А | 1А~4А | К | - | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д1-6А | 6А | К | - | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д2-6А | 6А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д2-8А | 8А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д2-10А | 10А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д2-15А | 15А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д3-8А | 8А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д3-10А | 10А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д3-15А | 15А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д4-10А | 10А | К | С | В | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д4-15А | 15А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д4-20А | 20А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д5-15А | 15А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д5-20А | 20А | К | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д5-30А | 30А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д6-20А | 20А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Д6-30А | 30А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Ф1-20А | 20А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Ф1-30А | 30А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Ф2-30А | 30А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Ф2-40А | 40А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Ф2-50А | 50А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИБ22Ф3-50А | 50А | - | С | - | Фиг.1 | |||||||||||||||||||||||||||||||
Медицинский тип приводит:
| Модель нет. | Расклассифицированное течение @40°К |
Терминальные варианты |
Медицинское оборудование |
Утечка настоящее 250В/50Хз | Электрическая схема | Расклассифицированное напряжение тока (в) | Равочая частота (Хз) | ||||||||||||||||||||||||||||||||
| ИБ22Э4-1А-кс (5) | 1А~4А | К | С | В | 5 |
<5> |
Фиг.2 |
115/250В |
50/60Хз |
||||||||||||||||||||||||||||||
| ИБ22Э4-6А-кс (5) | 6А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Э4-8А-кс (5) | 8А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Э4-10А-кс (5) | 10А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Э4-15А-кс (5) | 15А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д1-1А-кс (5) | 1А~4А | К | - | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д1-6А-кс (5) | 6А | К | - | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д2-6А-кс (5) | 6А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д2-8А-кс (5) | 8А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д2-10А-кс (5) | 10А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д2-15А-кс (5) | 15А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д3-8А-кс (5) | 8А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д3-10А-кс (5) | 10А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д3-15А-кс (5) | 15А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д4-10А-кс (5) | 10А | К | С | В | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д4-15А-кс (5) | 15А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д4-20А-кс (5) | 20А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д5-15А-кс (5) | 15А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д5-20А-кс (5) | 20А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д5-30А-кс (5) | 30А | - | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Д6-20А-кс (5) | 20А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Ф1-20А-кс (5) | 20А | К | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Ф1-30А-кс (5) | 30А | - | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Ф2-30А-кс (5) | 30А | - | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Ф2-40А-кс (5) | 40А | - | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Ф2-50А-кс (5) | 50А | - | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
| ИБ22Ф3-50А-кс (5) | 50А | - | С | - | 5 | Фиг.2 | |||||||||||||||||||||||||||||||||
*К: Быстро-на 6.35кс0.8мм с: Волочение в винта: УЛ1015 18авг
Электрическая схема:
Фиг.1
ФИГ. 2
Механический размер (блок: мм)
| Случай | Э3 | Э4 | Д1 | Д2 | Д3 | Д4 | Д5 | Ф1 | Ф2 | Ф3 | Ф4 | Допуски | ||||||||||||||||||
| А | 32 | 44,5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| Б | 46 | 50,5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| К | 22,5 | 30 | 29 | 21 | 29 | 38 | 44,5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| Д | 54 | 61,5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| Э | 62 | 70,5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| Ф | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| Г | 12,5 | 10,5 | 10 | 10 | 10 | 15,5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| Х | 4,5 | 6 | 4,5 | 4,5 | 5 | 4,5 | 4,5 | 4,2 | 4,2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| И | 4,5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| Дж | М4/М6 | М4/М6 | М4/М6 | М4/М6 | ||||||||||||||||||||||||||
| К | 6.3*0.8 | 6.3*0.8 | УЛ 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | М4 | М4 | М4 | М4 | ±0.15 | ||||||||||||||||||
| Л | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
Таблица вносимой потери (в системе 50охм согласовывая ИЭК/КИСПР Но.17)
Единый режим -------- дифференциальный режим
1А 3А
6А 8А
10А 20А
30А
