Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
cUL, TUV, CQC, CE, ROHS
Номер модели:
YB11E2-15A-Q
Свяжитесь мы
видео
видео
видео
фильтр линии электропередач фильтра одиночной фазы 220V 15amps YB-E пассивный для электротехнического оборудования
Фильтр линии электропередач, шумовой фильтр, линия фильтр, фильтр EMI, фильтр EMC
Пассивный фильтр EMI EMC:
Пассивный фильтр EMI EMC тип фильтра используемый для уменьшения электромагнитного взаимодействия (EMI) и для того чтобы улучшить электромагнитную совместимость (EMC) в электронных устройствах и системах. Пассивный компонент, поэтому он значит что он не требует, что внешний источник питания работает.
Особенность фильтра EMI YB11E2:
1. различные терминальные варианты позволяют вам выбрать
Типичные применения:
-- Электрический и радиотехническая аппаратура
-- Медицинское оборудование
-- Оборудование Datacom
-- Оборудование автоматизации работы офиса и datacom
Спецификация фильтра EMI YB11E2:
| Деталь | Фильтр линии электропередач YB-E |
| Модель | YB11E2-15A-Q |
| Передающая функция | Низкопроходный |
| Тип пакета | Поверхностный держатель |
| Номинальная разбивочная частота | 10K-30MHZ |
| Вносимая потеря | 60~90dB |
| Входное комплексное сопротивление | 50Ω |
| Расклассифицированное напряжение тока | 115VAC/250VAC |
| Расклассифицированное течение | 1A 3A 6A 8A 10A 15A |
| Диапазон температур | 25 / 085/21 |
| Равочая частота | 50/60HZ |
| Линия - - линия | 1450VDC |
| Линия, который нужно смолоть | 2250VDC |
| Максимальное течение утечки | 115VAC/50HZ 0.3uA Макс |
| MOQ | 100pcs |
Правило выставления:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Одиночная фаза | Цепь | Размер | Настоящий | Соединение выхода | ||
| цепь 11:11 | E2 | 6A: 6 amp | Q: быстро-на плате 250 | |||
| 10A: 10 amp | W: провод | |||||
| 15A: 15 amp | S: Терминалы волочения припоя |
*Q: Быстро-на 6.35x0.8mm s: Волочение w винта: UL1015 18awg
Таблица выбора фильтра:
| Номер детали. | Случай | Расклассифицированные течения (a) | Соединения выхода |
| YB11E2-3A |
E2 |
3 | Быстро-на терминале |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | Терминалы волочения припоя |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Провод |

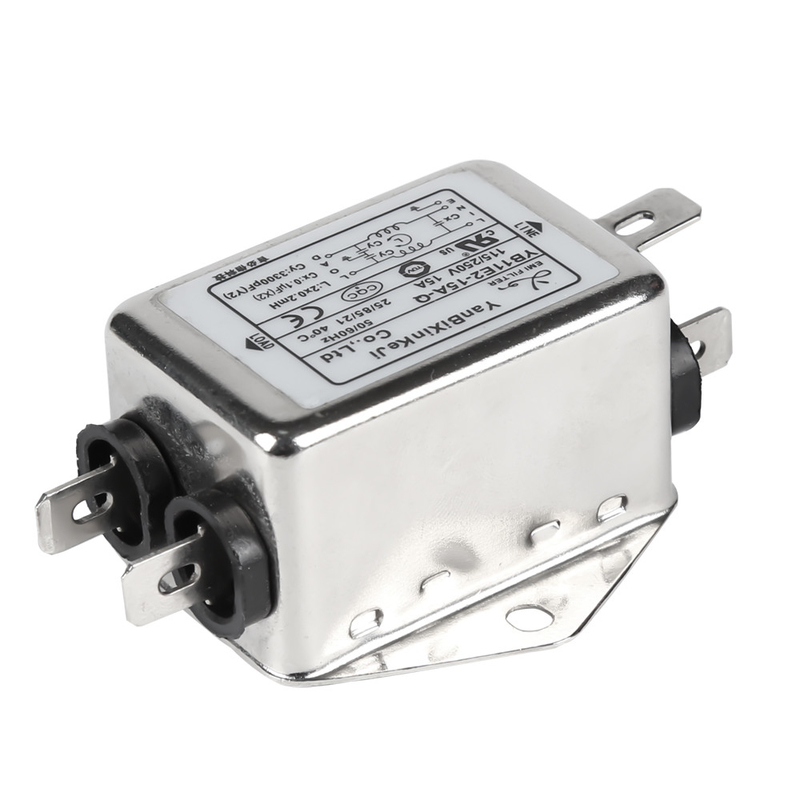

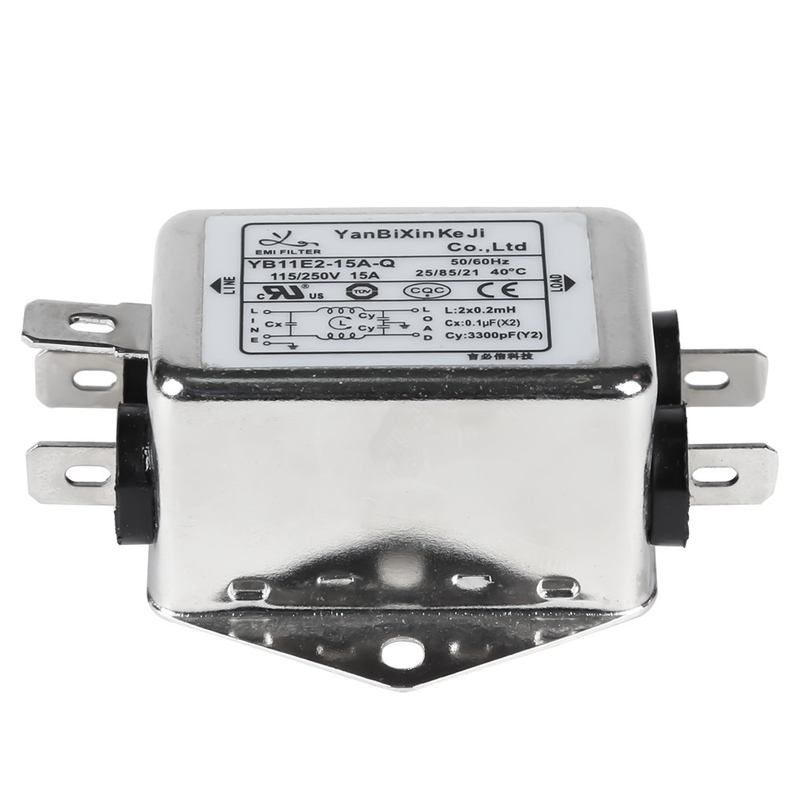

Изображение продукта:
Приводит:
| Модель нет. | Расклассифицированное течение @40°C |
Терминал Options* | Вспомогательное нагрузочное сопротивление (опционное) | Утечка настоящее 250V/50Hz | Электрическая схема | Расклассифицированное напряжение тока (v) | Равочая частота (Hz) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Fig.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Fig.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Fig.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Fig.1 | |||
| YB11E2-10A | 10A | - | - | W | - | Fig.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E3-10A | 10A | Q | - | W | - | Fig.1 | |||
Электрическая схема:
Механический размер (блок: mm)
| Случай | B | C | D | E | F | G | H | Я | J | K | ||||||||||||||||
| E1 | 24 | 45 | 19 | 54,5 | 64,5 | 23 | 9,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4,5 | 3,5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| Допуски | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
