Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
cUL, TUV, CQC, CE, ROHS
Номер модели:
YB12D5-30A-T (R)
Свяжитесь мы
видео
видео
ДИН-рельсовый фильтр шума от переменного тока с однофазным фильтром от линии электропередачи YB12D5-20A-T
Динорельсовый однофазный фильтр:
YB12D5-20A-T - это EMI-фильтр для электропередач с динорамкой, он использует метод подключения терминального блока.Однофазные фильтры - это однофазные многофазные фильтры общего назначения, предлагающие как общий режим, так и дифференциальное ослабление режима.Компактный размер, предназначенный для простой установки и экономии места.
Особенности фильтра линии питания YB12D5:
-- Номинальный ток может быть предложен от 1 до 30 ампер.
-- Различные варианты вывода, такие как M4 винтовой терминал и терминал блок.
-- Низкая утечка текущая версия по запросу.
-- компактный размер может быть применен в различных ситуациях.
-- t соответствует соответствующим правилам одобрения безопасности, таким как UL, CSA и маркировка CE.
Параметры фильтра EMI:
Применение:
Заявление для электрического и электронного оборудования,медицинского оборудования,оборудования Datacom,оборудования для офисной автоматизации
Таблица выбора фильтра:
| Часть No. | Дело | Номинальные токи (A) | Выходные соединения |
| YB12D5-3A | D5 | 3 | Винт M4 |
| YB12D5-6A | D5 | 6 | |
| YB12D5-8A | D5 | 8 | |
| YB12D5-10A | D5 | 10 | Терминальный блок |
| YB12D5-15A | D5 | 15 | |
| YB12D5-20A | D5 | 20 |
* Q: быстро на 6,35x0,8 ммS: Шрубная лопаткаT: Терминальный блок
Правило названия:
| YB | 12 | D5 | - | 20А | - | T(R) |
| | | | | | | | | | | ||
| Наш бренд | Круговая | Размер | Текущий | Выходное соединение | ||
| 1212 циклов | D5 | 6А :6 ампер | S:M4 винт | |||
| 8А:8 ампер | T:кончательный блок | |||||
| 10A:10 ампер | (R) сопротивление | |||||
| 15А:15 ампер | ||||||
| 20А:20 ампер |

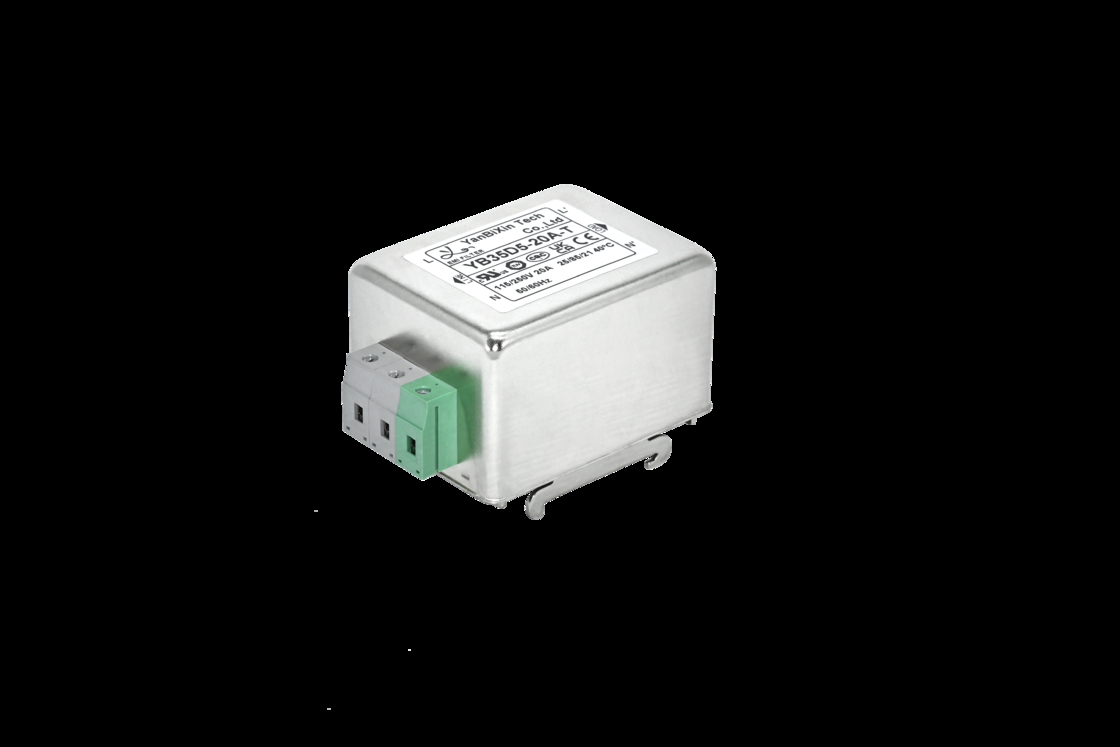

YB12D5-30A-T(R) Фильтрная картина:
Электрическая схема:
Механическое измерение(единица: мм)
Механические размеры (Единица: мм)
| Дело | А. | В. | В | D | Е | F | G | H | Я... | J | К | Л | ||||||||||||||||||||||||||||
| D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D5 | 73 | 56 | 44.5 | 87 | 98 | 30 | 16 | 4.5 | 4.2*6.2 | 6.3*0.8 | ||||||||||||||||||||||||||||||
| Толерантность | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
Сертификация фильтра EMI:
