Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
CQC CE CB TUV ROHSE
Номер модели:
YB22D3-10A-W
Свяжитесь мы
видео
видео
Фильтр EMI с проводом YB-D2 10A Улучшенный однофазный фильтр для беговой дорожки
У нас есть соответствующие сертификаты продукта, множество вариантов установки доступны, продукт может быть настроен работать с лучшими исследовательскими лабораториями, чтобы обеспечить бесплатный диагностический тест EMC
Техническая спецификация:
| Положение | YB-D3 Однофазный фильтр |
| Модель | YB22D3-10A-W |
| Функция передачи | Низкий проход |
| Тип упаковки | Поверхностный монтаж |
| Номинальная частота центра | 10K-30MHZ |
| Потеря вставки | 60 ~ 90 дБ |
| Импеданс ввода | 50Ω |
| Номинальное напряжение | 115В/250В |
| Номинальный ток | 3 ~ 30А |
| Температура окружающей среды | 40°C |
| Температурный диапазон | 25 / 085 / 21 |
| Частота работы | 50/60 Гц |
| От линии к линии | 1450VDC |
| Линия к земле | 2250VDC |
| Максимальный ток утечки | 250VAC/60HZ Максимальная мощность 0,8mA |
Особенности:
-- Номинальные токи от 3 до 30 А
-- Продуктивность фильтрации общего назначения
-- Факультативные медицинские версии (((R5) тип)
- Продукты на заказ, в соответствии с требованиями заказчика.
Типичные применения:
-- Электрическое и электронное оборудование
-- Медицинское оборудование
-- Компьютерное оборудование
-- Офисное автоматическое оборудование
Таблица выбора фильтра:
| Часть No. | Дело | Номинальные токи (A) | Выходные соединения |
| YB22D3-3A | D3 | 3 | Терминал быстрого включения |
| YB22D3-6A | D3 | 6 | |
| YB22D3-10A | D3 | 10 | Свинка M4/M6/M8 |
| YB22D3-15A | D3 | 15 | |
| YB22D3-20A | D3 | 20 | Провод |
* Q: быстро на 6,35x0,8 ммS: Шрубная лопаткаW: UL1015 18awg
Электрическая схемаМеханические размеры (Единица: мм)

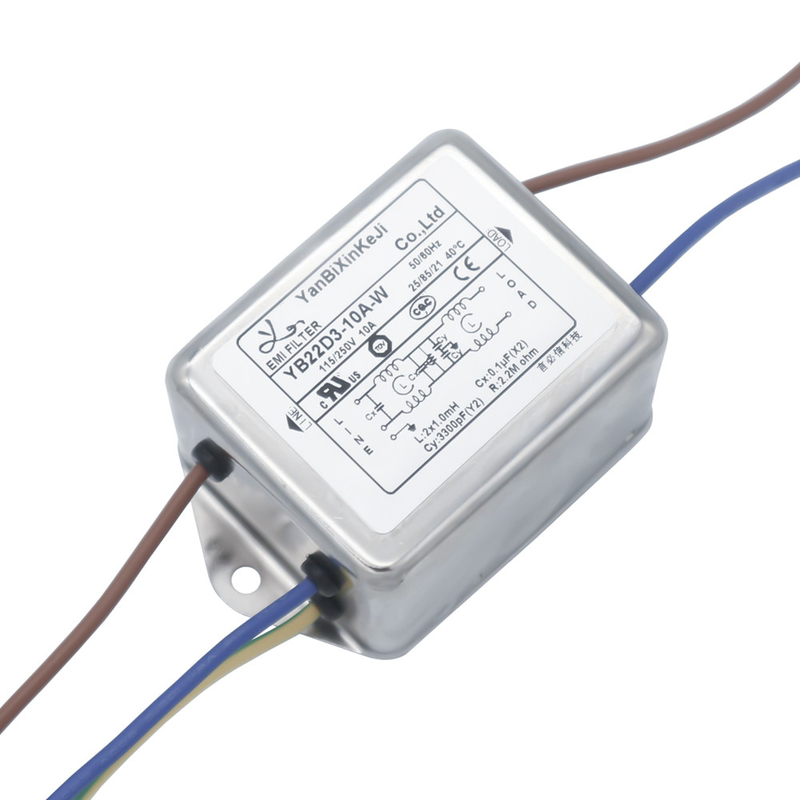

Изображение фильтра YB22D3-10A-W:
Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)
Частые вопросы
1Что такое EMI-фильтр питания?
Ответ: Фильтры мощности EMI - это компоненты, смягчающие электромагнитные помехи, используемые для уменьшения помех в линии электропередачи.Они обычно изготавливаются из индукторов и конденсаторов и называются пассивными фильтрами мощности EMI.
2Зачем нам EMI-фильтр?
Ответ: Электромагнитная совместимость (ЭМС) является важным показателем для измерения качества электронных продуктов, и она все чаще становится ключевым в проектировании электронных продуктов.В процессе проектирования энергосистемы, внедрение конструкции электромагнитной совместимости может улучшить общую способность системы питания к борьбе с помехами, продлить срок службы системы и обеспечить безопасность использования.Поэтому, фильтр электромагнитных помех - это устройство, обеспечивающее хорошую электромагнитную совместимость.
3Куда мне поставить мой EMI-фильтр?
A: Фильтр EMI для электропередач или электросетей устанавливается в точке входа электроэнергии в оборудование, в которое он устанавливается, чтобы предотвратить выход или вход шума в оборудование.EMI-фильтр состоит из двух основных типов компонентов: конденсаторов и индукторов..
4Как работает EMI фильтр?
Ответ: ЭМИ, или электромагнитные помехи, определяются как нежелательные электрические сигналы и могут быть в виде проводящих или излучаемых излучений.Конденсаторы обеспечивают низкий путь импеданса для отвода высокочастотного шума от входа фильтра, либо обратно в питание, или в наземное соединение.
