Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
cUL, TUV, CQC, CE, ROHS
Номер модели:
YB12F1-20A-Q
Свяжитесь мы
видео
видео
видео
видео
Фильтр одиночной фазы амортизации фильтра Emi серии YB-F высокий для электропитания 115V/250V
Описание фильтра Emi YB12F1-20A-Q:
Наше YB12F1-20A-Q фильтр EMI одиночной фазы конструированный для уменьшения электромагнитного взаимодействия (EMI) в электрических системах AC. Оно конструирован для того чтобы работать с максимальной настоящей оценкой 20 amps и максимальной оценкой напряжения тока 250 вольт AC. Оно имеет компактный размер и может легко быть интегрирован в электронные системы с ограниченным космосом.
Особенность фильтра Emi YB12F1-20A-Q:
1. фильтры YB12 также доступны как двухступенные фильтры (YB35) в шумном environmment.
2. Разнообразие части и комбинации для встречи тестов EMC различного клиента.
3. предназначенный к частоте 150KHz-30MHz, соответствующей для электрической системы AC 115V/250V.
4. общецелевой фильтр линии электропередач с быстро-на/терминалы винта/провода.
Типичные применения:
-- Электрический и радиотехническая аппаратура
-- Медицинское оборудование
-- Строя автоматизация
-- Оборудование автоматизации работы офиса и datacom
Параметры фильтра Emi YB-F:
| Продукт | Фильтр Emi серии YB12 | Расклассифицированное течение | 1~20A |
| Модель | YB12F1-20A-Q | Экологическая температура | 40°C |
| Передающая функция | Низкопроходный | Диапазон температур | 25 / 085/21 |
| Тип пакета | Поверхностный держатель | Равочая частота | 50/60HZ |
| Номинальная разбивочная частота | 150K-30MHZ | Линия - - линия | 1450VDC |
| Вносимая потеря | 60~90dB | Линия, который нужно смолоть | 2250VDC |
| Входное комплексное сопротивление | 50Ω | Максимальное течение утечки |
115VAC/60HZ 0.6mA Макс 250VAC/50HZ 1.2mA Макс |
| Расклассифицированное напряжение тока | 115V/250V | MOQ | 100pcs |
| Время выполнения | будний день 5~15 | Цена | Могущий быть предметом переговоров |
Правило выставления:
YB-----12-------F2---------20A----------Q---------- --(5)
| | | | | |
цепь случай настоящий соединение опционный

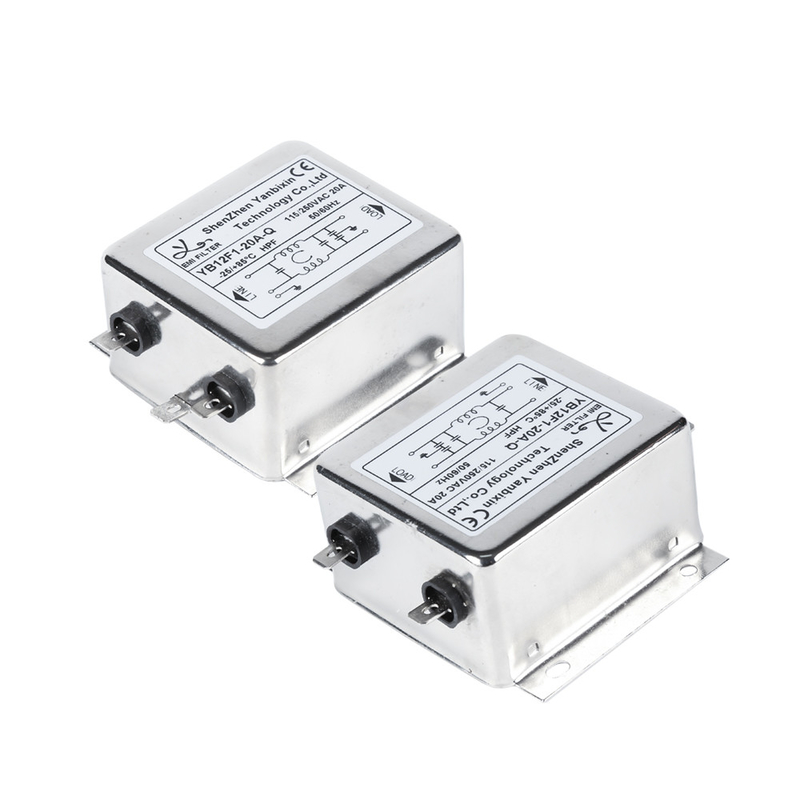

Изображение продукта YB12F1-20A-Q:
Приводит:
| Модель нет. | Расклассифицированное течение @40°C |
Терминал Options* | Вспомогательное нагрузочное сопротивление (опционное) | Утечка настоящее 250V/50Hz | Электрическая схема | Расклассифицированное напряжение тока (v) | Равочая частота (Hz) | ||
| YB12E3-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB12E3-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB12E3-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB12E4-1A | 1A | Q | S | W | - | Fig.1 | |||
| YB12E4-3A | 3A | Q | S | W | - | Fig.1 | |||
| YB12E4-6A | 6A | Q | S | W | - | Fig.1 | |||
| YB12E4-8A | 8A | Q | S | W | - | Fig.1 | |||
| YB12E4-10A | 10A | Q | S | W | - | Fig.1 | |||
| YB12E4-15A | 15A | Q | S | - | - | Fig.1 | |||
| YB12E4-20A | 20A | Q | S | - | - | Fig.1 | |||
| YB12D1-1A | 1A | Q | - | W | - | Fig.1 | |||
| YB12D1-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB12D1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB12D2-6A | 6A | Q | S | W | - | Fig.1 | |||
| YB12D2-8A | 8A | Q | S | W | - | Fig.1 | |||
| YB12D2-10A | 10A | Q | S | W | - | Fig.1 | |||
| YB12D2-15A | 15A | Q | S | - | - | Fig.1 | |||
| YB12D2-20A | 20A | Q | S | - | - | Fig.1 | |||
| YB12D3-10A | 10A | Q | S | W | - | Fig.1 | |||
| YB12D3-15A | 15A | Q | S | - | - | Fig.1 | |||
| YB12D3-20A | 20A | Q | S | - | - | Fig.1 | |||
| YB12D4-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12D5-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12F1-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12F1-40A | 40A | - | S | - | - | Fig.1 | |||
| YB12F2-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12F2-40A | 40A | - | S | - | - | Fig.1 | |||
| YB12F3-40A | 40A | - | S | - | - | Fig.1 | |||
| YB12F3-50A | 50A | - | S | - | - | Fig.1 | |||
| YB12F4-50A | 50A | - | S | - | - | Fig.1 | |||
Медицинский тип приводит:
| Модель нет. | Расклассифицированное течение @40°C |
Терминальные варианты |
Вспомогательное нагрузочное сопротивление (опционный) R (MΩ) |
Медицинское оборудование 5 |
Утечка настоящее 250V/50Hz | Электрическая схема | Расклассифицированное напряжение тока (v) | Равочая частота (Hz) | ||
| YB12E3-1A-x (5) | 1A | Q | - | W | 1 | 5 | <5> | Fig.2 | 115/250V | 50/60Hz |
| YB12E3-3A-x (5) | 3A | Q | - | W | 1 | 5 | Fig.2 | |||
| YB12E3-6A-x (5) | 6A | Q | - | W | 1 | 5 | Fig.2 | |||
| YB12E4-1A-x (5) | 1A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12E4-3A-x (5) | 3A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12E4-6A-x (5) | 6A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12E4-8A-x (5) | 8A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12E4-10A-x (5) | 10A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12E4-15A-x (5) | 15A | Q | S | - | 1 | 5 | Fig.2 | |||
| YB12E4-20A-x (5) | 20A | Q | S | - | 1 | 5 | Fig.2 | |||
| YB12D1-1A-x (5) | 1A | Q | - | W | 1 | 5 | Fig.2 | |||
| YB12D1-3A-x (5) | 3A | Q | - | W | 1 | 5 | Fig.2 | |||
| YB12D1-6A-x (5) | 6A | Q | - | W | 1 | 5 | Fig.2 | |||
| YB12D2-6A-x (5) | 6A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12D2-8A-x (5) | 8A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12D2-10A-x (5) | 10A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12D2-15A-x (5) | 15A | Q | S | - | 1 | 5 | Fig.2 | |||
| YB12D2-20A-x (5) | 20A | Q | S | - | 1 | 5 | Fig.2 | |||
| YB12D3-10A-x (5) | 10A | Q | S | W | 1 | 5 | Fig.2 | |||
| YB12D3-15A-x (5) | 15A | Q | S | - | 1 | 5 | Fig.2 | |||
| YB12D3-20A-x (5) | 20A | Q | S | - | 1 | 5 | Fig.2 | |||
*Q: Быстро-на 6.35x0.8mm S: Волочение винта W: UL1015 18awg
Электрическая схема:
Fig.1
Fig.2
Механический размер (блок: mm)
| Случай | E4 | D1 | D2 | D3 | D4 | D5 | D6 | F1 | F2 | F3 | Допуски | |||||||||||||||||
| 44,5 | 51 | 51 | 63 | 63 | 73 | 94 | 72 | 98 | 150 | ±1 | ||||||||||||||||||
| B | 50,5 | 33 | 51 | 51 | 51 | 56 | 55 | 65 | 80 | 105 | ±1 | |||||||||||||||||
| C | 30 | 29 | 21 | 29 | 38 | 44,5 | 44,5 | 39 | 41 | 60 | ±1 | |||||||||||||||||
| D | 61,5 | 60 | 63 | 75 | 75 | 87 | 104 | 75 | 95 | 120 | ±0.15 | |||||||||||||||||
| E | 70,5 | 68 | 72 | 85 | 85 | 98 | 118 | 45 | 50 | 80 | ±1 | |||||||||||||||||
| F | 28 | 20 | 27 | 25 | 27 | 30 | 30 | 35 | 50 | 60 | ±0.5 | |||||||||||||||||
| G | 10,5 | 10 | 10 | 10 | 15,5 | 16 | 15 | 22 | 24 | 35 | ±0.5 | |||||||||||||||||
| H | 6 | 4,5 | 4,5 | 5 | 4,5 | 4,5 | 4.5*6 | 4,2 | 4,2 | 4*6 | ±0.15 | |||||||||||||||||
| Я | 4,5 | 4.2*6.2 | 4.2*6.2 | 4*6 | ±0.15 | |||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | |||||||||||||||||||||||||
| K | 6.3*0.8 | 18awg | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | ±0.15 | |||||||||||||||||
| L | 35 | 50 | 60 | ±2 | ||||||||||||||||||||||||
Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)
Единый режим -------- дифференциальный режим
1A 6A
8A 10A
20A
