Аттестация CE фильтра линии электропередач фильтра 100A одиночной фазы двойного этапа сильнотоковая
Особенности фильтра Emi 2 этапов:
-- Конструированный для увеличенный фильтровать
-- Различные терминальные варианты: faston/винт/терминал
-- Расклассифицированные течения от 1 к 100A
-- Превосходная амортизация дифференциала и единого режима
-- Подгонянные продукты согласно требованиям к клиента.
Типичные применения:
-- Электрический и радиотехническая аппаратура
-- Медицинское оборудование
-- Оборудование Datacom
-- Оборудование автоматизации работы офиса
Спецификация фильтра:
| Деталь | Двухступенный фильтр линии электропередач |
| Модель | YB21F4-100A-S |
| Передающая функция | Низкопроходный |
| Тип пакета | Поверхностный держатель |
| Номинальная разбивочная частота | 150KHZ-30MHZ |
| Вносимая потеря | 60~90dB |
| Входное комплексное сопротивление | 50Ω |
| Расклассифицированное напряжение тока | 115V/250V |
| Расклассифицированное течение | 1~100A |
| Экологическая температура | 40°C |
| Диапазон температур | 25 / 085/21 |
| Равочая частота | 50/60HZ |
| Линия - - линия | 1450VDC |
| Линия, который нужно смолоть | 2250VDC |
| Максимальное течение утечки | 250VAC/60HZ 0.8mA Макс |
| MOQ | 100pcs |
| Номер детали. | Случай | Расклассифицированные течения (a) | Соединения выхода |
| YB21F4-10A | F4 | 10 | Быстро-на терминале |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Провод |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | Винт M4 |
| YB11F4-100A | F4 | 100 |
*Q: Быстро-на 6.35x0.8mm s: Волочение w винта: UL1015 18awg
Называя правило:
| YB | 21 | F4 | - | 100A | - | S |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Одиночная фаза | Цепь | Размер | Настоящий | Соединение выхода | ||
| цепь 21:21 | F4 | 30A: 30 amp | Q: быстро-на плате 250 | |||
| 50A: 50 amp | S: Винт M4 | |||||
| 100A: 100 amp | T: терминал |

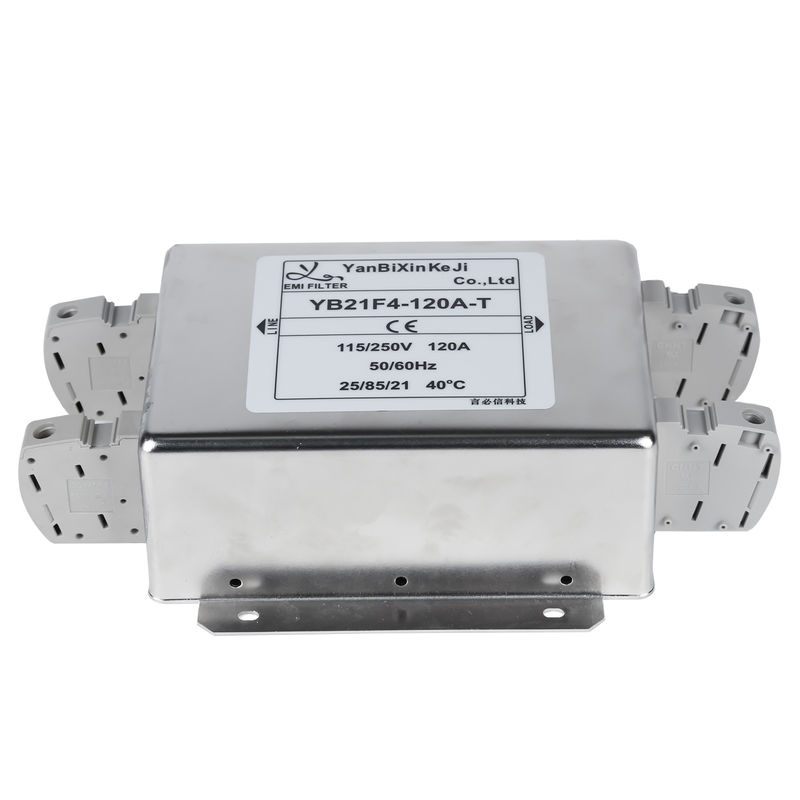

Изображение продукта YB21F4-100A-S:
Электрическая схема:
Механический размер (блок: mm)
| Случай | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Допуски | ||||||||||||||||||
| 32 | 44,5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | |||||||||||||||||||
| B | 46 | 50,5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| C | 22,5 | 30 | 29 | 21 | 29 | 38 | 44,5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| D | 54 | 61,5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| E | 62 | 70,5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12,5 | 10,5 | 10 | 10 | 10 | 15,5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4,5 | 6 | 4,5 | 4,5 | 5 | 4,5 | 4,5 | 4,2 | 4,2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| Я | 4,5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
