Место происхождения:
Китай
Фирменное наименование:
YBX
Сертификация:
cUL, ENEC, CQC, CE, ROHS
Номер модели:
ИС84Г1-3А-КЛ
Свяжитесь мы
видео

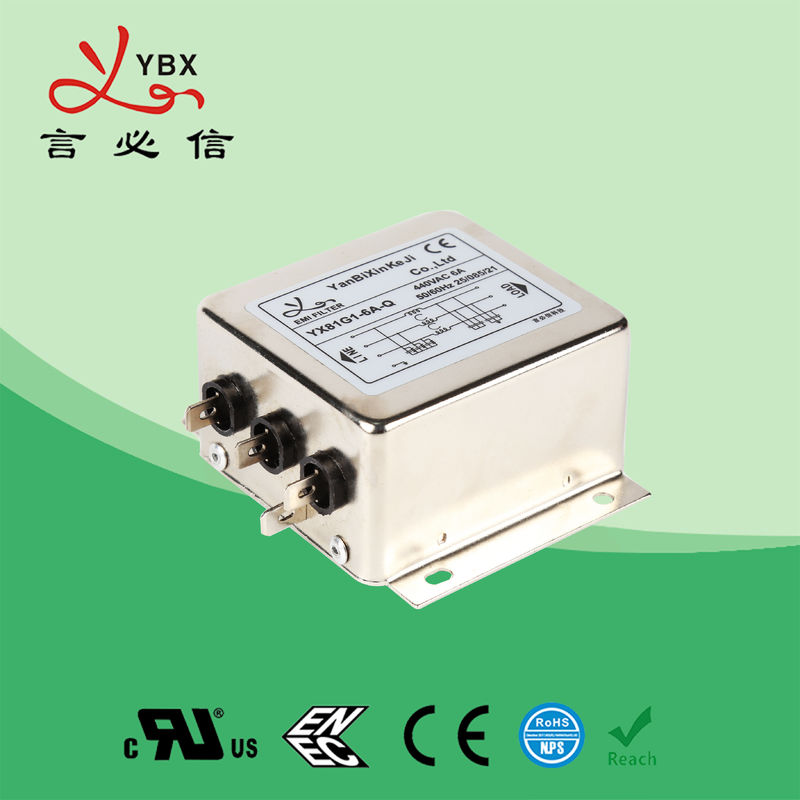

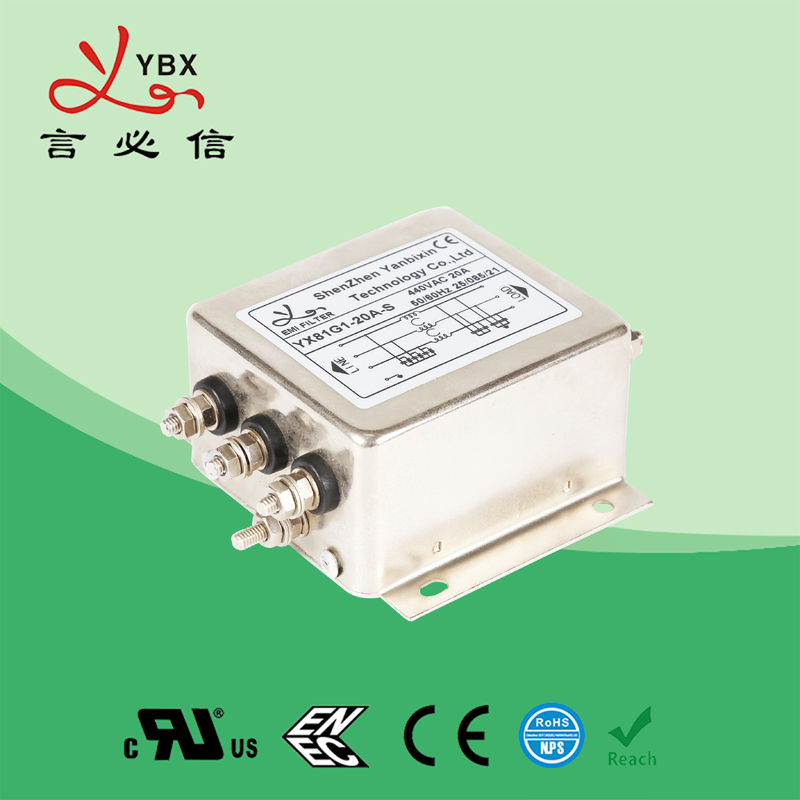

380В, 440ВАК 3А 3 линия фильтр участка 3 Эми инвертора для конвертера
Технические данные:
| Деталь | Фильтр силы индустрии для конвертера |
| Модель | Серия фильтра ИБ-Г силы индустрии |
| Передающая функция | Низкопроходный |
| Тип пакета | Поверхностный держатель |
| Номинальная разбивочная частота | 10К-30МХЗ |
| Вносимая потеря | 60~90дБ |
| Входное комплексное сопротивление | 50Ω |
| Расклассифицированное напряжение тока | 380В/440В |
| Расклассифицированное течение | 1~600А |
| Экологическая температура | 40°К |
| Диапазон температур | 25 / 085/21 |
| Равочая частота | 50/60ХЗ |
| Линия - - линия | 1450ВДК |
| Линия к земле | 2250ВДК |
| Максимальное течение утечки | 250ВАК/60ХЗ 0.8мА Макс |
| МОК | 5пкс |
| Цена | УСД4.8~88.8/Метер |
| Время выполнения | будний день 5~15 |
Особенности:
-- С дизайном 3 этапов фильтруя, особенные материалы могут гарантировать высокоимпедансные характеристики в широком диапазоне изменения частот
-- Уверьте ровную деятельность других электронных устройств в близости, и разрешите проблемы взаимодействия инвертора
-- Омедняйте терминалы бара приложенные для версий над 250А для того чтобы держать побежку с соединением международного стандарта, легких и безопасных
-- Подгонянные продукты согласно требованиям к клиента
Типичные применения:
-- Соответствующий для большинств брендов инверторов
-- Мотор сервопривода
-- ограничение дв/дт
-- Промышленная радиотехническая аппаратура путем использование принципа преобразования частоты
-- Оборудование автоматизации работы офиса и датаком
Правило выставления:
ИС 84 Г1 - 3А - к л
| | | |
соединение течения случая цепи
Приводит:
| Модель нет. | Расклассифицированное течение @40°К |
Терминальное Оптионс* |
Утечка настоящее 440В/50Хз | Электрическая схема |
Расклассифицированное напряжение тока (в) | Равочая частота (Хз) | ||||||||||||||||||||||||||||||
| ИС84Г1-3А-СЛ | 3А | - | С | Т |
<5> |
Фиг.1 |
250/440В |
50/60Хз |
||||||||||||||||||||||||||||
| ИС84Г2-6А-СЛ | 6А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г2-10А-СЛ | 10А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г2-15А-СЛ | 15А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г3-20А-СЛ | 20А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г3-25А-СЛ | 25А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г3-30А-СЛ | 30А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г5-30А-СЛ | 30А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г5-40А-СЛ | 40А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г5-50А-СЛ | 50А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г4-50А-СЛ | 50А | - | С | Т |
<7> |
Фиг.1 | ||||||||||||||||||||||||||||||
| ИС84Г4-60А-СЛ | 60А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г4-80А-СЛ | 80А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г6-100А-СЛ | 100А | - | С | Т |
<10> |
Фиг.1 | ||||||||||||||||||||||||||||||
| ИС84Г6-120А-СЛ | 120А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г6-150А-СЛ | 150А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г6-180А-СЛ | 180А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г6-200А-СЛ | 200А | - | С | Т | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г8-300А-СЛ | 300А | Б | - | - |
<20> |
Фиг.1 | ||||||||||||||||||||||||||||||
| ИС84Г8-400А-СЛ | 400А | Б | - | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г8-630А-СЛ | 630А | Б | - | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС84Г9-800А-СЛ | 800А | Б | - | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС83Г9-1000А-СЛ | 1000А | Б | - | - | Фиг.1 | |||||||||||||||||||||||||||||||
| ИС83Г9-1200А-СЛ | 1200А | Б | - | - | Фиг.1 | |||||||||||||||||||||||||||||||
*Б: Медный бар с: Волочение т винта: Терминальный блок
Электрическая схема:
Механический размер (блок: мм)
| Случай | А | Б | К | Д | Э | Ф | Г | Х | И | Дж | К | Л | М | ||||||||||||||||||||||||||||||
| Г1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | М4 | М4/М6 | |||||||||||||||||||||||||||||||||
| Г2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | М4 | М4/М6 | ||||||||||||||||||||||||||||||||
| Г3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | М4 | М4/М6 | ||||||||||||||||||||||||||||||||
| Г4 | 200 | 127 | 80 | 150 | 170 | 62 | 49,5 | 6*9 | 117 | М6/М8 | М8/М10 | ||||||||||||||||||||||||||||||||
| Г5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | М6 | М8 | ||||||||||||||||||||||||||||||||
| Г6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | М8 | М10 | ||||||||||||||||||||||||||||||||
| Большая Восьмерка | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | М8 | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| Г9 | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | М8 | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| Допуски | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||
Таблица вносимой потери (в системе 50охм согласовывая ИЭК/КИСПР Но.17)
Единый режим -------- дифференциальный режим
6А/10А 20А
30А 50А
80А 100А
200А
