3 Фаза 4 Проводный EMI фильтр 380V/520V

Фильтр на линии питания, фильтр шума, фильтр линии, фильтр EMI, фильтр EMC

3 Фаза 4 Проводный EMI фильтр 380V/520V Трехфазный RFI фильтр для промышленного оборудования

YBX Высокое ослабление M4 винтовое соединение три фазы три проволочного фильтра

Трехфазный четырехпроводный фильтр:

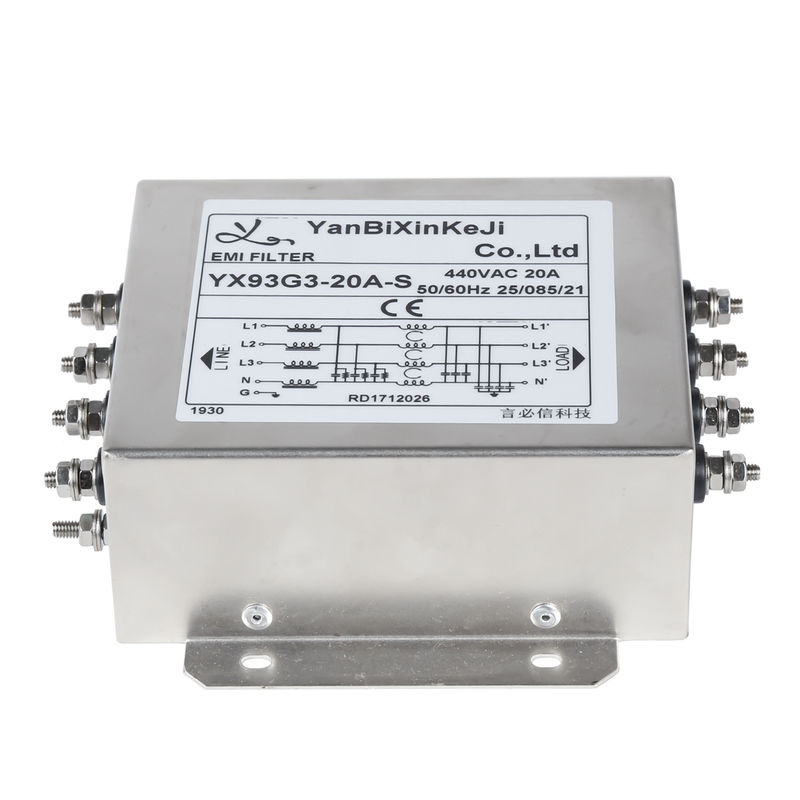

YX93G3-20A-S представляет собой трехфазный четырехпроводной фильтр.Режим его соединения - винт M4, и терминальный блок можно выбрать. Максимальный номинальный ток до 100 ампер.Высокая надежность, предназначенная для использования в промышленном оборудовании с трехфазным трехпроводной фильтром или трехфазным четырехпроводной фильтром.Хорошее заглушение шума как вперед, так и назад для обычного режима и нормального режима.По запросу доступны специальные версии.

Особенности трехфазного фильтра:

-- Номинальный ток может быть предложен от 1 до 200 ампер.
-- Различные выходной варианты, такие как терминальный блок, M4 винтовой терминал.
-- Хорошее заглушение шума как вперед, так и назад для обычного режима и нормального режима.
-- высокая надежность, предназначенная для использования в промышленном оборудовании с 3-фазным 3-проводом и 3-фазным 4-проводом.

Параметры продукта:

• Модель: YX93G3-20A-S
• Режим вывода: винт M4
• Номинальное напряжение: 380/520 VAC
• Номинальные токи: до 200 А
• Рабочая частота: 50/60 Гц
• Показатель гипота: 1450VDC
• Показатель гипотока (линия-земля): 2250VDC
• Операционная температура: -25 ~ +85°C
• Соответствие требованиям безопасности: CE

Типичные применения:

1. оборудование для испытаний и измерений
2. оборудование для автоматизации
3. сервоприводы
4. освещение
5. телекоммуникационное оборудование
6Инверторы частот
7. двигатели

Таблица выбора фильтра:

* Q: быстро на 6,35x0,8 ммS: Шрубная лопаткаT: Терминальный блок

Правило названия:

YX93G3-20A-S Фильтрная картина:

Физические размеры:

Электрическая схема:

Характеристики:

(1) Нормальное напряжение 250/440VAC

(2) Нынешний рейтинг:

A.@115VAC 20A RMS Max.

B.@250VAC 20A RMS Max.

(3) Рабочая частота: 50/60 Гц

(4) Ток утечки: каждая линия к земле

A. 115VAC/60Hz 7mA максимум.

B. 250VAC/50Hz 14mA максимум.

(5) Ипотечный рейтинг ((на одну минуту)

А. Линия наземного действия 2250VDC

B. Линия в линию 1450VDC

(6) IR: 50M Ом A7 500VDC любое вхождение или выход на землю

Наши сертификаты:

Однофазный фильтр:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

Трехфазный фильтр:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



Опаковка:

Фильтр линии питания:CTN/300 шт.

N/G W: 13,5/14,3 кг

Меры:0.565*0.285*0.225м



Перевозка

--- Условия доставки: DHL, UPS, FEDEX, TNT, EMS

---ПортШэньчжэньили по запросам.
