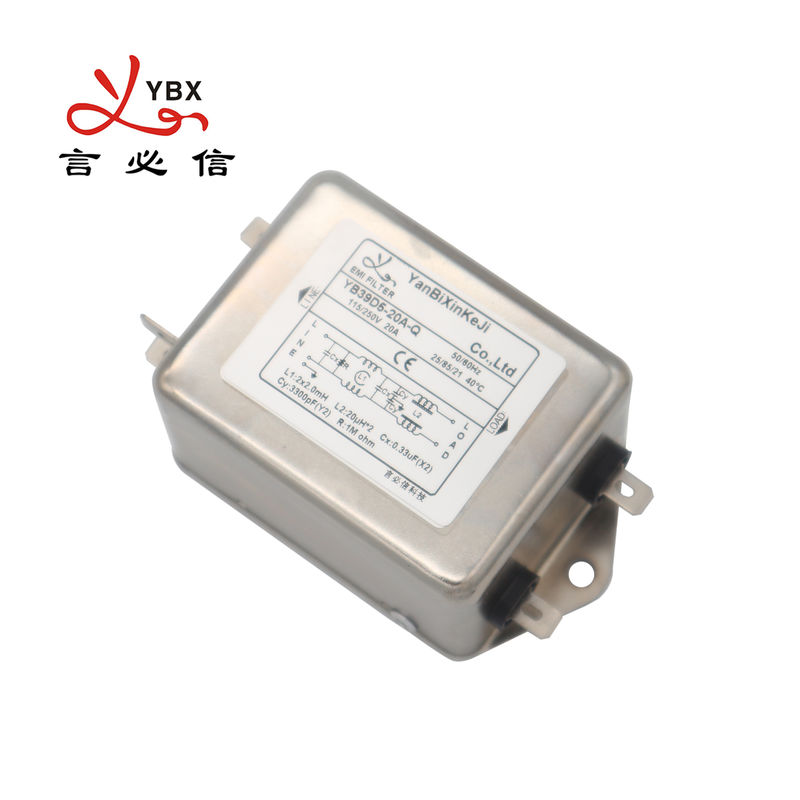

Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom

  • 1450VDC Low Pass Emi Power Line Filter Single Phase for Datacom equipment
  • 1450VDC Low Pass Emi Power Line Filter Single Phase for Datacom equipment
Место происхождения КИТАЙ
Фирменное наименование YBX
Сертификация cUL,TUV,CQC,CE,ROHS, ISO9001
Номер модели YB11E1-6A-W
Количество мин заказа 500pcs
Цена Negotiable
Упаковывая детали 56.5*28.5*22.5cm (одна коробка)
Время доставки 10-15 дней
Поставка способности 1000000 часть/частей в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Расклассифицированное напряжение тока Макс 250VAC, 50/60Hz Равочая частота DC к 400Hz
Расклассифицированные течения °C 1~10A@40 L-N 1450VDC
L/N-G 2000VAC/2250VDC Климатическая категория -25°C~+85°C (25/85/21)
Воспламеняемость соответствие к UL 94V-0 Передающая функция Низкопроходный
Частота 50/60HZ
Высокий свет

Фильтр линии электропередач Emi 1450VDC

,

Фильтр линии электропередач Emi 250VAC

,

Фильтр линии электропередач 250VAC
Оставьте сообщение
Характер продукции

Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom



низкопроходный шумовой фильтр мощьности импульса фильтра EMI 90dB 50.60HZ





Технические данные:



Деталь Фильтр линии электропередач
Модель Фильтр линии электропередач YB-E
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115V/250V
Расклассифицированное течение 1~15A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 250VAC/60HZ 0.8mA Макс
MOQ 300pcs
Цена Могущий быть предметом переговоров
Время выполнения трудодень 10~20



Особенности:



-- Расклассифицированные течения от 1 к 10A



-- Общецелевое фильтруя представление



-- Опционные медицинские версии (тип (R5))



-- Подгонянные продукты согласно требованиям к клиента.



Типичные применения:



-- Электрический и радиотехническая аппаратура



-- Медицинское оборудование



-- Оборудование Datacom



-- Оборудование автоматизации работы офиса



Правило выставления:



YB 11 E1 - 6A - q (r 5)

| | | | | |

соединение случая цепи настоящее опционное



Приводит:


Модель нет. Расклассифицированное течение
@40°C		 Терминал Options* Вспомогательное нагрузочное сопротивление (опционное) Утечка настоящее 250V/50Hz Электрическая схема Расклассифицированное напряжение тока (v) Равочая частота (Hz)

Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 0 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 1 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 2
YB11E1-1A 1A Q - W - <0>Fig.1 115/250V 50/60Hz
YB11E1-2A 2A Q - W - Fig.1
YB11E1-3A 3A Q - W - Fig.1
YB11E1-4A 4A Q - W - Fig.1
YB11E1-6A 6A Q - W - Fig.1
YB11E1-8A 8A Q - W - Fig.1
YB11E1-10A 10A Q - W - Fig.1
YB11E2-1A 1A Q - W - Fig.1
YB11E2-2A 2A Q - W - Fig.1
YB11E2-3A 3A Q - W - Fig.1
YB11E2-4A 4A Q - W - Fig.1
YB11E2-6A 6A Q - W - Fig.1
YB11E2-8A 8A Q - W - Fig.1
YB11E2-10A 10A Q - W - Fig.1
YB11E3-1A 1A Q - W - Fig.1
YB11E3-2A 2A Q - W - Fig.1
YB11E3-3A 3A Q - W - Fig.1
YB11E3-4A 4A Q - W - Fig.1
YB11E3-6A 6A Q - W - Fig.1
YB11E3-8A 8A Q - W - Fig.1
YB11E3-10A 10A Q - W - Fig.1

Медицинский тип приводит:


Модель нет. Расклассифицированное течение
@40°C
 		 Терминальные варианты
 		 Вспомогательное нагрузочное сопротивление (опционный) r (MΩ) Медицинское оборудование
5		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)

Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 3 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 4 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 2
YB11E1-1A-x (5) 1A Q - W 1 5 <5>Fig.2 115/250V 50/60Hz
YB11E1-2A-x (5) 2A Q - W 1 5 Fig.2
YB11E1-3A-x (5) 3A Q - W 1 5 Fig.2
YB11E1-4A-x (5) 4A Q - W 1 5 Fig.2
YB11E1-6A-x (5) 6A Q - W 1 5 Fig.2
YB11E1-8A-x (5) 8A Q - W 1 5 Fig.2
YB11E1-10A-x (5) 10A Q - W 1 5 Fig.2
YB11E2-1A-x (5) 1A Q - W 1 5 Fig.2
YB11E2-2A-x (5) 2A Q - W 1 5 Fig.2
YB11E2-3A-x (5) 3A Q - W 1 5 Fig.2
YB11E2-4A-x (5) 4A Q - W 1 5 Fig.2
YB11E2-6A-x (5) 6A Q - W 1 5 Fig.2
YB11E2-8A-x (5) 8A Q - W 1 5 Fig.2
YB11E2-10A-x (5) 10A Q - W 1 5 Fig.2
YB11E3-1A-x (5) 1A Q - W 1 5 Fig.2
YB11E3-2A-x (5) 2A Q - W 1 5 Fig.2
YB11E3-3A-x (5) 3A Q - W 1 5 Fig.2
YB11E3-4A-x (5) 4A Q - W 1 5 Fig.2
YB11E3-6A-x (5) 6A Q - W 1 5 Fig.2
YB11E3-8A-x (5) 8A Q - W 1 5 Fig.2
YB11E3-10A-x (5) 10A Q - W 1 5 Fig.2
YB11E3-15A-x (5) 15A Q - W 1 5 Fig.2





Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 6*Q: Быстро-на 6.35x0.8mm Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 7s: Волочение w Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 8винта: UL1015 18awgНизкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 9t: Терминальный блок





Электрическая схема:





Стандартный тип Fig.1



Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 10

FIG. 2 тип R5

Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 11



Механический размер (блок: mm)



Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 12

Случай B C D E F G H Я J K
E1 24 44 19 54,5 64,5 23 9,5 4,5     6.3*0.8
E2 44 29 22 40 50 15 8 4,5 3,5   UL1015
E3 32 46 22,5 54 62 24 12,5 4,5     6.3*0.8
Допуски
公差		 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15


Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

Единый режим -------- дифференциальный режим

1A

3A

 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 13Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 14



6A

8A

 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 15Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 16



10A



 Низкопроходная одиночная фаза фильтра линии электропередач Emi 1450VDC для оборудования Datacom 17
