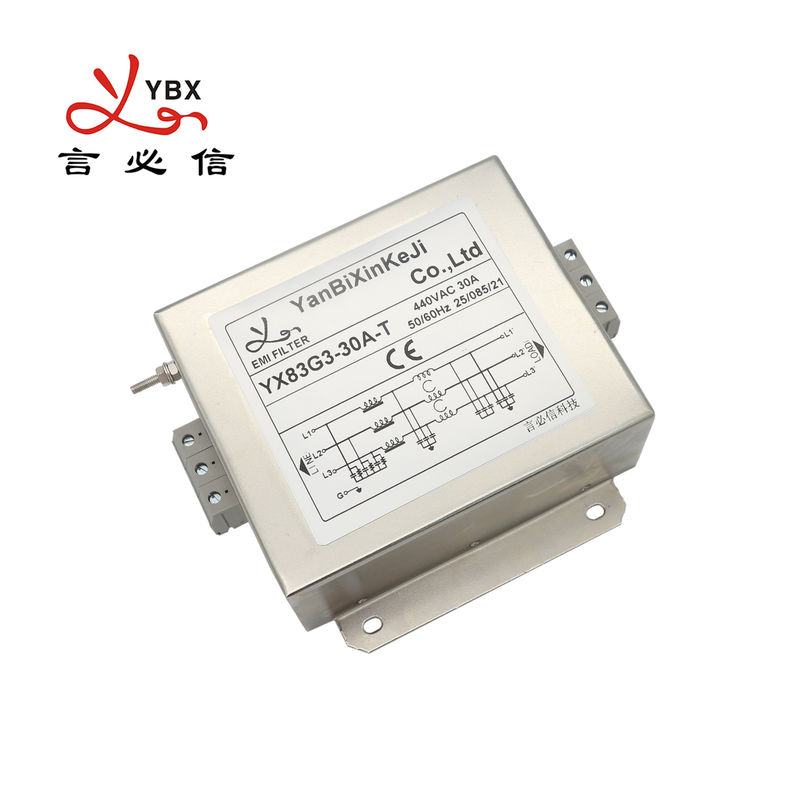

YX83G3 Промышленный трехфазный фильтр терминального блока коннерции EMI шумовой фильтр
У нас есть сертификаты соответствующего продукта, многопольные варианты установки доступны, продукт можно настроить, работая с лучшими исследовательскими лабораториями, чтобы обеспечить бесплатный диагностический тест.
Типичные применения:
-- Для фотоэлектрических систем и промышленных применений
-- Моторные приводы трехфазные
-- UPS/SMPS
-- Оборудование для промышленной автоматизации
Техническая спецификация:
|
Положение |
3-фазный EMI фильтр |
|
Модель |
3-фазный фильтр EMI - серия YX83G3 |
|
Функция передачи |
Низкий проход |
|
Тип упаковки |
Поверхностный монтаж |
|
Номинальная частота центра |
10K-30MHZ |
|
Потеря вставки |
60 ~ 90 дБ |
|
Импеданс ввода |
50Ω |
|
Номинальное напряжение |
380V/440V |
|
Номинальный ток |
1А-100А |
|
Температура окружающей среды |
40°C |
|
Температурный диапазон |
25 / 085 / 21 |
|
Частота работы |
50/60 Гц |
|
От линии к линии |
1450VDC |
|
Линия к земле |
2250VDC или 2000VAC |
|
Максимальный ток утечки |
115VAC/60HZ 1,4mA максимум 250VAC/60HZ 2,5mA максимум |
|
МОК |
10 шт. |
|
Продолжительность |
3 ~ 15 рабочих дней для фильтра EMI с низким проходом |
Особенности:
1Номинальные токи от 1 до 1200 А.
2Высокая производительность при ослаблении до 300 МГц.
3. номинальное напряжение 520VAC для всемирного принятия
4. Одобрения ((100A MAX.)
Правила выдвижения кандидатов:
YX----83----- G3------30A-----T
¦ ¦ ¦ ¦
соединение тока корпуса цепи
Таблетки:
|
Модель No. |
Номинальный ток |
Варианты терминала* |
Ток утечки 440V/50Hz |
Электрическая схема |
Номинальное напряжение ((V) |
Рабочая частота ((Hz) |
||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||
|
YX81G1-1A |
1А |
Q. |
S |
T |
<1,0 мА |
Фиг.1 |
250/440 В |
50/60 Гц |
||||||||||||||||||||||||||||
|
YX81G1-3A |
3А |
Q. |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G1-6A |
6А |
Q. |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G1-10A |
10А |
Q. |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G1-20A |
20А |
Q. |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G1-30A |
30А |
- |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G2-30A |
30А |
- |
S |
T |
< 2,0 мА |
Фиг.1 |
||||||||||||||||||||||||||||||
|
YX81G2-40A |
40А |
- |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G3-40A |
40А |
- |
S |
T |
< 5,0 мА |
Фиг.1 |
||||||||||||||||||||||||||||||
|
YX81G3-50A |
50А |
- |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G3-60A |
60А |
- |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G5-80A |
80А |
- |
S |
T |
< 7,0 мА |
Фиг.1 |
||||||||||||||||||||||||||||||
|
YX81G5-100A |
100А |
- |
S |
T |
Фиг.1 |
|||||||||||||||||||||||||||||||
|
YX81G6-200A |
200А |
- |
S |
T |
< 10,0 мА |
Фиг.1 |
||||||||||||||||||||||||||||||
* Q: быстро на 6,35x0,8 ммS: Шрубная лопаткаT: Терминальный блок
Электрическая схема:
Рисунок 1 Стандартный тип
Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)
