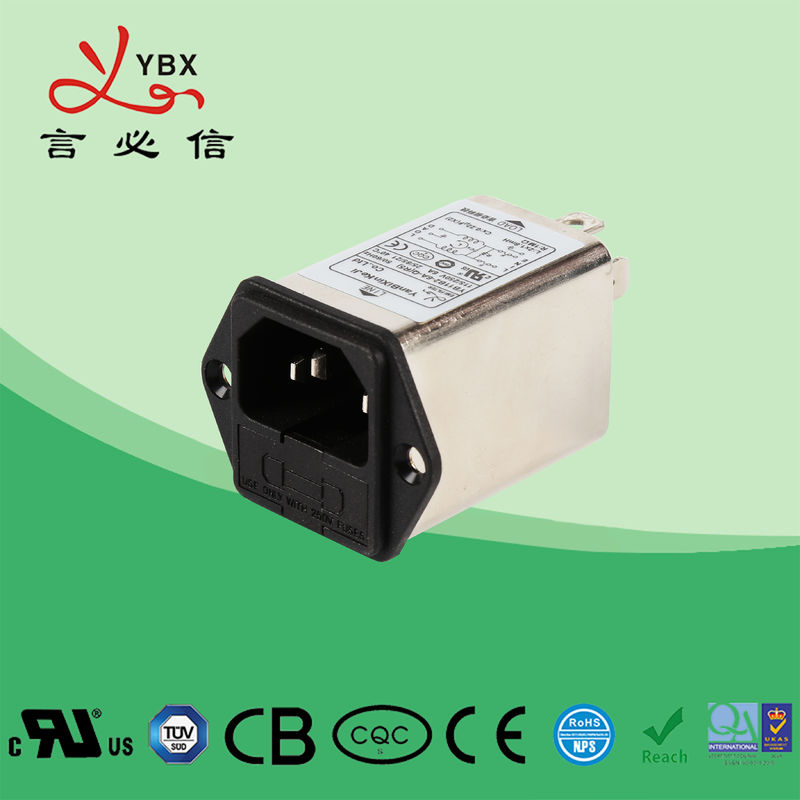

Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А

  • Yanbixin 120 250VAC Double Fuse Power Entry Filter YB11B2 Rated Current 1A-10A
Место происхождения Китай
Фирменное наименование YBX
Сертификация cUL, TUV, CQC, CE, ROHS
Номер модели ИБ11Б2-10А-К
Количество мин заказа ТИПСЫ
Цена Negotiable
Упаковывая детали 56.5*28.5*22.5КМ
Время доставки 20-25 дней
Условия оплаты T / T, L / C
Поставка способности 10000 Piece / Pieces в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Деталь ИБ11Б2-10А-К Расклассифицированное течение 1А-10А
Расклассифицированное напряжение тока 110В Равочая частота 50/60Хз
Линия - - линия 1450ДВК Порт Шэньчжэнь
Высокий свет

фильтр входа силы

,

фильтр еми емк
Оставьте сообщение
Характер продукции

Встроенный фильтр ЭМИ 120, модуль входа силы взрывателя двойника 250ВАК ИБ11Б2 фильтрует



Технические данные:



Деталь Фильтр ИЭК
Модель Фильтр ИБ-Б ИЭК
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10К-30МХЗ
Вносимая потеря 60~90дБ
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115В/250В
Расклассифицированное течение 1~10А
Экологическая температура 40°К
Диапазон температур 25 / 085/21
Равочая частота 50/60ХЗ
Линия - - линия 1450ВДК
Линия к земле 2250ВДК
Максимальное течение утечки 250ВАК/60ХЗ 0.8мА Макс
МОК 100пкс
Цена УСД1~9.8/Метер
Время выполнения будний день 5~15



Особенности:



1. Версии к 10А доступны с патроном предохранителя для один или два взрывателя (5*20мм)



2. Типы (Р5) исполняют с требованиями ИЭК/ЭН60601-1 для зазора безопасности, течения утечки и испытания хипот



3. Разнообразие части и комбинации для встречи тестов ЭМК различного клиента



Типичные применения:



-- Портативное электрическое и радиотехническая аппаратура



-- Медицинское оборудование



-- Оборудование теста и измерения



-- Небольшие и среднего размера машины и бытовая техника





Правило выставления:



ИБ 11 Б1 - 10А - к (р 5 г)

           | | | | | | |

    соединение случая цепи настоящее опционное



Б1: Один взрыватель

Б2: 2 взрывателя



Приводит:

Модель нет. Расклассифицированное течение
@40°К		 Терминальное Оптионс*

Вспомогательное нагрузочное сопротивление

(опционный)
Г		 Утечка настоящее 250В/50Хз Электрическая схема Расклассифицированное напряжение тока (в) Равочая частота (Хз)


ИБ11Б1-1А 1А К С - - -













<0>

Фиг.1













115/250В













50/60Хз
ИБ11Б1-2А 2А К С - - - Фиг.1
ИБ11Б1-3А 3А К С - - - Фиг.1
ИБ11Б1-4А 4А К С - - - Фиг.1
ИБ11Б1-6А 6А К С - - - Фиг.1
ИБ11Б1-8А 8А К С - - - Фиг.1
ИБ11Б1-10А 10А К С - - - Фиг.1
ИБ11Б2-1А 1А К С - - - Фиг.1
ИБ11Б2-2А 2А К С - - - Фиг.1
ИБ11Б2-3А 3А К С - - - Фиг.1
ИБ11Б2-4А 4А К С - - - Фиг.1
ИБ11Б2-6А 6А К С - - - Фиг.1
ИБ11Б2-8А 8А К С - - - Фиг.1
ИБ11Б2-10А 10А К С - - - Фиг.1





Медицинский тип приводит:

Модель нет. Расклассифицированное течение
@40°К		 Терминальные варианты

Вспомогательное нагрузочное сопротивление

(опционный)

 Медицинское оборудование
5
Г		 Утечка настоящее 250В/50Хз Электрическая схема Расклассифицированное напряжение тока (в) Равочая частота (Хз)


ИБ11Б1-1А-кс (Р5) 1А К С - 1 5 -











<5>

Фиг.2











115/250В











50/60Хз
ИБ11Б1-2А-кс (Р5) 2А К С - 1 5 - Фиг.2
ИБ11Б1-3А-кс (Р5) 3А К С - 1 5 - Фиг.2
ИБ11Б1-4А-кс (Р5) 4А К С - 1 5 - Фиг.2
ИБ11Б1-6А-кс (Р5) 6А К С - 1 5 - Фиг.2
ИБ11Б1-8А-кс (Р5) 8А К С - 1 5 - Фиг.2
ИБ11Б1-10А-кс (Р5) 10А К С - 1 5 - Фиг.2
ИБ11Б2-1А-кс (Р5) 1А К С - 1 5 - Фиг.2
ИБ11Б2-2А-кс (Р5) 2А К С - 1 5 - Фиг.2
ИБ11Б2-3А-кс (Р5) 3А К С - 1 5 - Фиг.2
ИБ11Б2-4А-кс (Р5) 4А К С - 1 5 - Фиг.2
ИБ11Б2-6А-кс (Р5) 6А К С - 1 5 - Фиг.2
ИБ11Б2-8А-кс (Р5) 8А К С - 1 5 - Фиг.2
ИБ11Б2-10А-кс (Р5) 10А К С - 1 5 - Фиг.2





Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 0*К: Быстро-на 6.35кс0.8ммФильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 1  с: припой 4.0кс0.8ммФильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 2 в: УЛ1015 18авг



Электрическая схема:



Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 3

                        Фиг.1







Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 4

                        Фиг.2



Механический размер (блок: мм)

Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 5




Случай А Б К Д Э Ф Г Х И Дж К
Б1 58 28 32,5 44 36 33,5 13 11 12,5 3,5 6.35*0.8
Б2 58 28 32,5 44 36 33,5 13 11 12,5 3,5 6.35*0.8
Допуски ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15








Таблица вносимой потери (в системе 50охм согласовывая ИЭК/КИСПР Но.17)



                     Единый режим                              -------- дифференциальный режим



                                    1А 3А

       Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 6                          Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 7



                                      6А 8А

        Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 8                          Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 9



                                     10А

         Фильтр ИБ11Б2 входа силы взрывателя двойника 250ВАК Янбиксин 120 расклассифицировал настоящее 1А-10А 10
