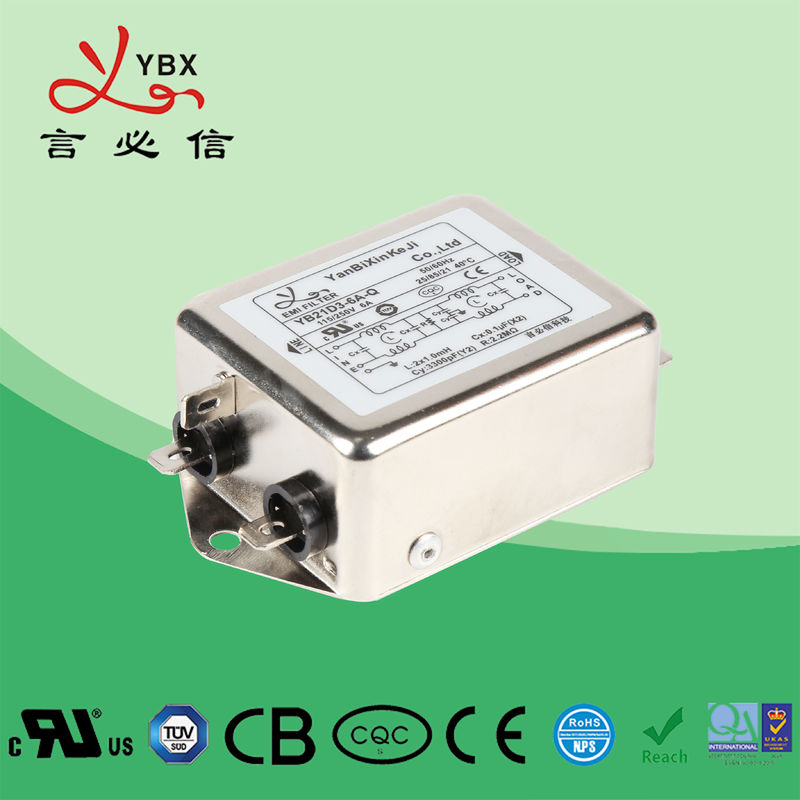

одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией

одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией

линия фильтр емк

фильтр приведенный еми

Место происхождения:

Китай

Фирменное наименование:

YBX

Сертификация:

cUL, TUV, CQC, CE, ROHS

Номер модели:

ИБ22Д3-10А-В

Свяжитесь мы

Спросите цитату
Детали продукта
Деталь:
ИБ22Д3-10А-В
настоящий:
1А-20А
Напряжение тока:
220Вак
частота:
50/60Хз
ширина полосы частот 3дБ:
5-10%
МОК:
50пкс
Фирменное наименование:
YBX
Тип пакета:
поверхностный держатель
Условия оплаты & доставки
Количество мин заказа
50pcs
Цена
Negotiable
Упаковывая детали
56.5*28.5*22.5КМ
Время доставки
20-25 дней
Условия оплаты
T / T, L / C
Поставка способности
10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой
Характер продукции

115В, ФИЛЬТР ЭМИ ЭМК силы одиночной фазы 250ВАК 10А с увеличенной амортизацией



Технические данные:



Деталь Фильтр линии электропередач
Модель Фильтр линии электропередач ИБ-Д
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10К-30МХЗ
Вносимая потеря 60~90дБ
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115В/250В
Расклассифицированное течение 1~10А
Экологическая температура 40°К
Диапазон температур 25 / 085/21
Равочая частота 50/60ХЗ
Линия - - линия 1450ВДК
Линия к земле 2250ВДК
Максимальное течение утечки 250ВАК/60ХЗ 0.8мА Макс
МОК 50пкс
Цена УСД2~9.8/Метер
Время выполнения будний день 5~20



Особенности:



--  ИБ22 конструировали двухступенный фильтровать, с хорошей амортизацией дифференциала и единого режима;



--  Различные терминальные варианты позволяют вам выбрать;



--  Разнообразие части и комбинации для встречи тестов ЭМК различного клиента.



Типичные применения:



1. Электрический и радиотехническая аппаратура



2. Медицинское оборудование



3. Оборудование Датаком



4. Оборудование автоматизации работы офиса



Правило выставления:



ИБ 22 Э4 - 10А - к (р 5)

            | | | | | |

     соединение случая цепи настоящее опционное



Приводит:



Модель нет. Расклассифицированное течение
@40°К

Терминальное Оптионс*

Утечка настоящее 250В/50Хз Электрическая схема

Расклассифицированное напряжение тока (в) Равочая частота (Хз)


ИБ22Э4-1А 1А~4А К С В





















<0>

Фиг.1





















115/250В





















50/60Хз

ИБ22Э4-6А К С В Фиг.1
ИБ22Э4-8А К С В Фиг.1
ИБ22Э4-10А 10А К С В Фиг.1
ИБ22Э4-15А 15А К С - Фиг.1
ИБ22Д1-1А 1А~4А К - В Фиг.1
ИБ22Д1-6А К - В Фиг.1
ИБ22Д2-6А К С В Фиг.1
ИБ22Д2-8А К С В Фиг.1
ИБ22Д2-10А 10А К С В Фиг.1
ИБ22Д2-15А 15А К С - Фиг.1
ИБ22Д3-8А К С В Фиг.1
ИБ22Д3-10А 10А К С В Фиг.1
ИБ22Д3-15А 15А К С - Фиг.1
ИБ22Д4-10А 10А К С В Фиг.1
ИБ22Д4-15А 15А К С - Фиг.1
ИБ22Д4-20А 20А К С - Фиг.1
ИБ22Д5-15А 15А К С - Фиг.1
ИБ22Д5-20А 20А К С - Фиг.1
ИБ22Д5-30А 30А - С - Фиг.1
ИБ22Д6-20А 20А - С - Фиг.1
ИБ22Д6-30А 30А - С - Фиг.1
ИБ22Ф1-20А 20А - С - Фиг.1
ИБ22Ф1-30А 30А - С - Фиг.1
ИБ22Ф2-30А 30А - С - Фиг.1
ИБ22Ф2-40А 40А - С - Фиг.1
ИБ22Ф2-50А 50А - С - Фиг.1
ИБ22Ф3-50А 50А - С - Фиг.1



Медицинский тип приводит:

Модель нет. Расклассифицированное течение
@40°К

Терминальные варианты

Медицинское оборудование

Утечка настоящее 250В/50Хз Электрическая схема Расклассифицированное напряжение тока (в) Равочая частота (Хз)


ИБ22Э4-1А-кс (5) 1А~4А К С В 5































<5>

Фиг.2































115/250В































50/60Хз

ИБ22Э4-6А-кс (5) К С В 5 Фиг.2
ИБ22Э4-8А-кс (5) К С В 5 Фиг.2
ИБ22Э4-10А-кс (5) 10А К С В 5 Фиг.2
ИБ22Э4-15А-кс (5) 15А К С В 5 Фиг.2
ИБ22Д1-1А-кс (5) 1А~4А К - В 5 Фиг.2
ИБ22Д1-6А-кс (5) К - В 5 Фиг.2
ИБ22Д2-6А-кс (5) К С В 5 Фиг.2
ИБ22Д2-8А-кс (5) К С В 5 Фиг.2
ИБ22Д2-10А-кс (5) 10А К С В 5 Фиг.2
ИБ22Д2-15А-кс (5) 15А К С - 5 Фиг.2
ИБ22Д3-8А-кс (5) К С В 5 Фиг.2
ИБ22Д3-10А-кс (5) 10А К С В 5 Фиг.2
ИБ22Д3-15А-кс (5) 15А К С - 5 Фиг.2
ИБ22Д4-10А-кс (5) 10А К С В 5 Фиг.2
ИБ22Д4-15А-кс (5) 15А К С - 5 Фиг.2
ИБ22Д4-20А-кс (5) 20А К С - 5 Фиг.2
ИБ22Д5-15А-кс (5) 15А К С - 5 Фиг.2
ИБ22Д5-20А-кс (5) 20А К С - 5 Фиг.2
ИБ22Д5-30А-кс (5) 30А - С - 5 Фиг.2
ИБ22Д6-20А-кс (5) 20А К С - 5 Фиг.2
ИБ22Ф1-20А-кс (5) 20А К С - 5 Фиг.2
ИБ22Ф1-30А-кс (5) 30А - С - 5 Фиг.2
ИБ22Ф2-30А-кс (5) 30А - С - 5 Фиг.2
ИБ22Ф2-40А-кс (5) 40А - С - 5 Фиг.2
ИБ22Ф2-50А-кс (5) 50А - С - 5 Фиг.2
ИБ22Ф3-50А-кс (5) 50А - С - 5 Фиг.2

одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 0*К: Быстро-на 6.35кс0.8мм одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 1с: Волочение в одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 2винта: УЛ1015 18авг

Электрическая схема:



одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 3

                         Фиг.1



одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 4

                          ФИГ. 2



Механический размер (блок: мм)



одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 5




Случай Э3 Э4 Д1 Д2 Д3 Д4 Д5 Ф1 Ф2 Ф3 Ф4 Допуски
А 32 44,5 51 51 63 63 73 72 98 120 150 ±1
Б 46 50,5 33 51 51 51 56 65 80 100 105 ±1
К 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
Д 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
Э 62 70,5 68 72 85 85 98 45 50 80 90 ±1
Ф 24 28 20 27 25 27 30 35 50 60 60 ±0.5
Г 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
Х 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
И   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
Дж               М4/М6 М4/М6 М4/М6 М4/М6
К 6.3*0.8 6.3*0.8 УЛ 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 М4 М4 М4 М4 ±0.15
Л               35 50 60 60 ±2





Таблица вносимой потери (в системе 50охм согласовывая ИЭК/КИСПР Но.17)

           Единый режим                            -------- дифференциальный режим

                              1А 3А

    одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 6                       одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 7



                               6А 8А

    одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 8                       одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 9



                            10А 20А

   одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 10                          одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 11



                              30А

   одиночная фаза фильтра ЭМИ ЭМК силы 10А 115В с увеличенной амортизацией 12
